Чтобы обеспечить надежное освещение в условиях плохой видимости, правильное подключение противотуманных фар на УАЗ Патриот 2019 становится первым шагом к безопасной поездке. Проведите подготовительные работы и убедитесь, что у вас есть все необходимые компоненты, включая фары, провода, реле и предохранители, соответствующие спецификациям модели.
Обратите внимание, что правильное соединение не только улучшит освещение, но и обеспечит длительную работу системы без сбоев. В этом руководстве мы пошагово разберем, как правильно подключить противотуманные фары, избегая ошибок и обеспечивая надежное закрепление компонентов.
Подготовка к монтажу и подбор необходимых компонентов
Перед началом установки прототуманных фар убедитесь, что у вас есть комплект элементов: сами фары, блоки питания, реле, предохранители, провода и разъемы, совместимые с УАЗ Патриот 2019.
Выберите качественные противотуманные фары, учитывая их яркость, угол рассеивания и наличие защитного стекла. Обратите внимание на параметры ламп – предпочтение стоит отдавать светодиодным или ксеноновым моделям для долговечности и яркости.
Подберите подходящие реле и предохранители, рассчитанные на потребляемую мощность ваших фар. Обычно для ПТФ используют предохранители на 15-20 А и реле напряжением 12 В, чтобы обеспечить надежное и стабильное питание.
Подготовьте необходимые инструменты: отвёртки, пассатижи, монтажные скобы и универсальный мультиметр. Модульность и точный подбор компонентов облегчат процесс монтажа и снизят риск возникновения ошибок.
Проектировать схему подключения поможет создание подробного плана, где отмечены места прокладки проводов, режимы работы и розетки для подведения питания. Такой подход ускорит работу и минимизирует возможность ошибок при соединении элементов.
Инструменты и материалы для установки ПТФ
Для установки противотуманных фар потребуется набор стандартных инструментов, которые можно найти в большинстве гаражей. Начинайте с отвертки с плоской и крестовой наконечниками, чтобы аккуратно снять фару и установить крепежи.
Обязательно возьмите ключи накидные или головки подходящего диаметра, обычно требуется набор на 10, 12 и 14 мм. Они понадобятся для откручивания и закрепления монтажных креплений и болтоврей.
Для работы с электросхемами подготовьте мультиметр для проверки цепи и наличия напряжения, а также изоленту или термоусадочную трубку для защиты соединений.
Дополнительно понадобится пассатижи или кусачки для снятия и закрепления проводов, а также плоскогубцы для удобного захвата и фиксации деталей.
Для работы с кабелями и соединениями удобно использовать набор кабельных стрипперов и клеммников, чтобы обеспечить надежное подключение при монтаже электросхем.
Материалы включают качественный кабель с наконечниками правильного сечения, пластиковые clips или хомуты для закрепления проводов по кузову, а также крепежные болты, гайки и шайбы, рассчитанные под стандартные размеры монтажных отверстий в фаре и на кузове.
Запаситесь герметиком или силиконовым герметизирующим материалом для защиты соединений от влаги и грязи, а также двусторонним скотчем для крепления элементов при необходимости.
Выбор правил и типа противотуманных фар для УАЗ Патриот 2019
Обратите внимание, что для установки противотуманных фар на УАЗ Патриот 2019 необходимо следовать требованиям правил дорожного движения, предъявляемым к освещению транспортных средств. Перед приобретением убедитесь, что выбранные фары соответствуют стандартам разрешенных по мощности и цвету света. Обычно для России допустимы противотуманные фары с яркостью не превышающей 2 000 люмен и с температурой цвета около 3500-4500K, что обеспечивает хорошую видимость без слепящего эффекта для встречных водителей.
Для УАЗ Патриот рекомендуется выбирать фары типа LED или галогенных, учитывая баланс между яркостью, долговечностью и простотой установки. LED-фары отличаются низким энергопотреблением и длительным сроком службы, а галогенные – более доступным ценой и возможностью быстрого замещения компонентов. Выбирайте модели, которые легко монтируются в штатные места и имеют защиту от влаги и пыли по стандартизации IP66 или выше.
Важным аспектом является совместимость выбранных фар с системой электропитания автомобиля. Проверьте номинальное напряжение, чтобы избежать возможных проблем с подключением. Для предотвращения перекосов или бликов рекомендуется купить фары с регулируемым крепежом и оформить правильную установку по горизонтали и вертикали. Также внимательно отнеситесь к форме и отражателю, чтобы свет распространялся максимально эффективно на дороге, не мешая другим участникам движения.
Перед покупкой изучите отзывы и технические характеристики выбранных противотуманных фар, чтобы убедиться в их надежности и соответствии климатическим условиям региона. Помните, что правильный выбор и установка противотуманных фар помогают повысить безопасность на дороге в условиях плохой видимости и соответствуют требованиям законодательства.

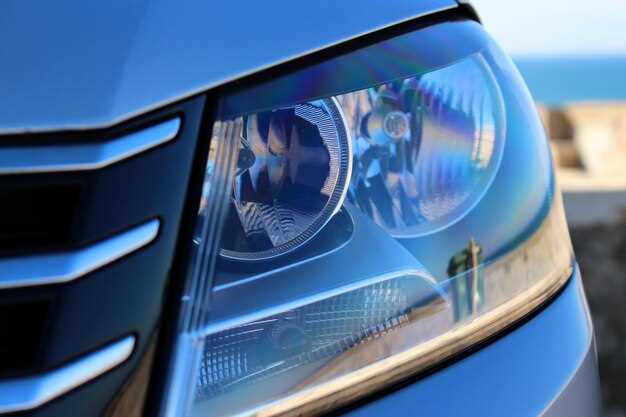

Обзор электросхемы и места подключения питания
Питание для противотуманных фар подается через прикуриватель или отдельный предохранитель, расположенный в блоке предохранителей на панели приборов. Для подключения используйте предохранительный блок, расположенный под капотом, рядом с аккумулятором. Там есть свободные цепи с напряжением 12 В, специально предназначенные для внешних устройств.
Обратите внимание на электросхему, которая расположена в сервисной документации UAZ Патриот 2019. Там четко указано, какие контакты и провода используют для подключения ПТФ. В схеме можно найти цепь с переключателем ближнего/дальнего света, что позволяет управлять противотуманками через штатный коммутатор или установить отдельный выключатель.
Для питания противотуманных фар рекомендуется использовать провода не менее сечением 1,5 мм?, чтобы избежать падения напряжения и перегрева. Подключайте их клеммам с выхода на левом или правом аккумуляторе, выбирая ту цепь, которая имеет отдельный предохранитель для защиты от короткого замыкания.
Проверка комплектации и подготовка места установки
Перед началом монтажа убедитесь, что в комплекте есть все необходимые детали: корпус противотуманной фары, крепежные скобы, электрические разъемы и универсальные кабели.
Проверьте наличие инструкции и инструментов, таких как отвертки, ключи и изолента, чтобы подготовить их заранее. Это сэкономит время и избавит от лишних поисков в процессе работы.
Осмотрите место установки на кузове автомобиля: оно должно быть свободным от грязи, ржавчины и повреждений. Очистите поверхность, чтобы обеспечить надежное крепление и хороший контакт с металлом.
Определите оптимальное место для монтажа противотуманных фар, учитывая дорожные условия и требования производителя. Обычно их устанавливают чуть ниже основний фары, четко направляя свет на дорогу, а не в глаза встречным машинам.
| Параметр | Рекомендации |
|---|---|
| Осмотр комплекта | Проверьте наличие всех компонентов, соответствие комплектухе по модели и году выпуска автомобиля |
| Инструменты | Подготовьте отвертки, гаечные ключи и изоленту |
| Место монтажа | Осмотрите и очистите поверхность, устранив грязь и ржавчину |
| Выбор позиции | Определите место, оптимально подходящее по высоте и направлению для освещения дороги |
Максимально точная подготовка поможет снизить риск ошибок и ускорит итоговую работу, а также обеспечит долгий срок службы новой системы освещения.
Пошаговая установка и подключение противотуманных фар
Выходите из автомобиля, отключите аккумулятор, чтобы исключить короткое замыкание при работе с электросхемой. Открутите передний бампер или его часть, если это необходимо для доступа к штатным разъемам и местам крепления фар.
Устанавливайте противотуманные фары в специально подготовленные отверстия или крепежные пазы, закрепите их надежными винтами и поддерживающими скобами. Обратите внимание, чтобы расположение отвечало рекомендациям производителя и обеспечивало равномерное освещение дороги.
Проведите проводку: подключите плюсовой провод от противотуманной фары к соответствующему разъему на электросхеме автомобиля, обычно это разъем, предназначенный для противотуманных фар или дополнительного освещения.
Затем соедините минусовой провод с корпусом автомобиля или с минусовой клеммой аккумулятора, чтобы обеспечить заземление. Используйте компактные предохранители и держатели для исключения перегрузки и защиты цепи.
Подключите управляющий кабель к соответствующему пункту электроцепи, например, к выключателю противотуманных фар на панели. Проверьте, чтобы кабели были надежно закреплены, избегая зажімов или перетяжек.
Перед заключительным этапом подключите аккумулятор и включите противотуманные фары. Проверьте работу по отдельности и в комбинации с основным освещением, убедившись в правильной регулировке угла и устойчивости свечения.
Если все работает корректно, закрепите все провода и монтажные элементы, установите бампер на место, после чего повторно проверьте функционирование системы. В случае необходимости, произведите регулировку света для достижения оптимальной видимости на дороге.
Демонтаж передней панели и подготовка места для новых фар
Для начала аккуратно снимите пластиковую защиту передней части автомобиля, открутив крепления с помощью отвертки или ключа. Отделите декоративные накладки, чтобы не повредить их при дальнейшем демонтаже. Освободите доступ к основным крепежам – обычно это несколько винтов, расположенных по периметру панели.
Удалите фиксацию верхней части панели, аккуратно поддев ее пластиковым инструментом или отверткой, избегая сильных усилий, чтобы не повредить клипсы или защелки. После этого отсоедините проводку, идущую к освещению, если она зафиксирована нахождения под панелью. Используйте мультиметр или проверку для определения и отключения штатных подключений.
Подготовьте рабочее место: очистите пространство перед автомобиля, осмотрите место установки для будущих противотуманных фар. Удалите грязь, мусор и лишние элементы, которые могут мешать или мешать монтажу. Проверьте наличие всех необходимых инструментов и комплектующих для подключения фар.
| Этап работы | Действия | Рекомендации |
|---|---|---|
| Снятие защитной панели | Открутите винты, снимите клипсы | Используйте мягкий инструмент для предотвращения трещин |
| Освобождение фиксаций | Аккуратно отделите декоративные накладки | Запоминайте порядок снятия для сборки |
| Доступ к креплениям | Отсоедините проводку и крепежи | Проверяйте качество изоляции и целостность проводов |
| Подготовка места | Очистите и осмотрите пространство для фар | Обеспечьте свободный доступ и хорошее закрепление |
Установка противотуманных фар на задние крепежи
Закрепите противотуманные фары на специально передвизначенные задние крепежи, предварительно подготовив монтажные отверстия в корпусе фар. Используйте подходящие болты и гайки, чтобы обеспечить надежную фиксацию и исключить вибрацию при движении. Перед установкой убедитесь, что крепления совпадают по размеру и форме, чтобы избежать неровных зазоров или люфта. После фиксации проверьте, плотно ли зажаты все крепежные элементы, и при необходимости подтяните их. Подключите провода к бортовой сети, соблюдая правильную полярность и надежно закрепляя соединения. Финальным шагом проверьте работу фар, включив их при включенном зажигании. В случае необходимости отрегулируйте угол наклона, чтобы обеспечить оптимальную видимость и безопасность на дороге.
Подключение проводки и схемы подключения к бортовой электросистеме
Начинайте с определения источника питания для противотуманных фар. Используйте для этого разрыв цепи освещения, чтобы подать питание через предохранитель и выключатель отдельно от основного света. Подключите провод питания к штатной проводке, которая идет к ближнему свету, используя подключающий адаптер или специальный разветвитель.
Обратите внимание на правильное маркирование проводов. Красный или желтый провод обычно отвечает за питание, а черный – за заземление. Убедитесь, что земля подключена к кузову автомобиля или к штатной заземляющей точке. Используйте контактные клеммы, которые хорошо фиксируются и не допускают короткого замыкания.
Перед соединением проверьте схему электросистемы у Патриота 2019 года. Наиболее надежный способ – задокументировать текущую схему соединений перед внесением изменений, чтобы исключить ошибки при монтаже. Учтите, что схема должна обеспечить работу противотуманных фар независимо от остальных элементов освещения.
Используйте для подключения качественные изолированные провода с подходящим сечением – не менее 0,75 мм? для питания и заземления. Длина проводов должна позволять свободное расположение без натяжения и лишних изгибов. При необходимости используйте кабельные стяжки для аккуратного укладки проводки вдоль кузова.
Для монтажа провода к корпусу автомобиля, выберите металлическую часть, которая не покрыта окраской и не подвергается негативным воздействиям. Наконец, все соединения зафиксируйте термоусадочной трубкой или изолентой, чтобы исключить возможность короткого замыкания или сбоя в работе системы.
Монтаж и закрепление проводки, проверка функционирования ПТФ
После прокладки проводки закрепите ее при помощи пластиковых зажимов или клеящейся ленты, избегая натяжения и перекручивания кабелей. Следите, чтобы провода не находились вблизи горячих частей двигателя или движущихся элементов, чтобы избежать их повреждения. Для защиты соединений используйте изоленту или термоусадочные трубки, обеспечивающие надежную изоляцию и предотвращающие короткие замыкания. Убедитесь, что все соединения выполнены аккуратно и без лишнего натяжения, чтобы избежать разрывов в будущем. Подключите провода к соответствующим клеммам блока питания и ламп ПТФ, строго придерживаясь схемы, чтобы избежать ошибок в полярности. После фиксации проведите предварительный осмотр, чтобы убедиться в отсутствии лишних зажимов и свободных проводов. Переверьте надежное закрепление всех элементов, чтобы они не перемещались во время движения. Включите зажигание и активируйте противотуманные фары, убедившись, что лампы загораются равномерно и ярко. Проведите тестирование на различных режимах и убедитесь, что ПТФ корректно реагируют на команды включения и выключения, а световые потоки соответствуют требованиям. Для окончательной проверки выполните визуальный осмотр элементов, убедитесь в отсутствии коррозии и излишних зазоров, а также закрепите все крепежи и изоляцию для долговечной эксплуатации.
Финальные проверки и тестирование работы противотуманных фар
Подключая противотуманные фары, сразу после установки важно провести ряд проверок, чтобы убедиться в правильной работе системы. Первым делом включите зажигание и переключите переключатель противотуманных фар в рабочее положение. Осмотрите работу ламп: они должны светиться равномерно, без мерцаний или отсутствия подсветки.
Затем выполните проверку видимости при различных условиях освещения. Выйдите на улицу или откройте ворота и включите фары. Заметите ли вы четкое и яркое освещение, способное значительно улучшить видимость в тумане или пасмурную погоду? Отсутствие тени, равномерный световой поток – ключевые признаки корректной настройки.
Не забудьте проверить работу блокировки или автоматического отключения фар. Если у вашей модели есть функция автоматического выключения при снятии ключа или закрытии дверей, убедитесь, что она работает правильно. Также проверьте работу соответствующих предохранителей и реле, чтобы избежать возможных отключений через короткое время работы.
Обратите внимание на дифференцию между основными и противотуманный режимами. Переключите режимы несколько раз, чтобы убедиться, что каждый из них активируется и отключается полностью и без задержек. В случае обнаружения дефектов или неправильной работы, повторно проверьте соединения, контакты и монтажные крепления.
Проведите визуальный осмотр подключённых проводов и кабельных соединений. Ищите признаки повреждений, изломов или неплотных контактов, которые могут мешать стабильной работе. Особенно внимательно проверьте место соединения с выключателем и блоком управления.
Если есть возможность, используйте тестер или мультиметр для проверки подачи напряжения на лампы. Напряжение должно соответствовать рекомендуемому производителем уровню, обычно около 12 В. В случае отсутствия напряжения – повторно проверьте цепь, выключатель и предохранители.
После выполнения всех этих проверок запишите результаты и уточните, что всё функционирует правильно. Если отмечаете какие-либо сбои – устраняйте их, проверяя соединения и исправляя возможные дефекты монтажа. Только после этого можно считать установку противотуманных фар завершённой и надежной.
