Перед началом работы убедитесь, что автомобиль находится на ровной поверхности, мотор остыл и стоит на ручнике. Снимите крышку капота и осмотрите боковую сторону двигателя – именно там расположена система ремня ГУР.
Обратите особое внимание на шкив, к которому крепится ремень. Он чаще всего расположен в нижней части двигателя, чуть левее или справа в зависимости от конкретной модификации. В случае отсутствия ремня или его очевидного износа, рекомендуется сразу заменить его, чтобы избежать проблем с рулевым управлением.

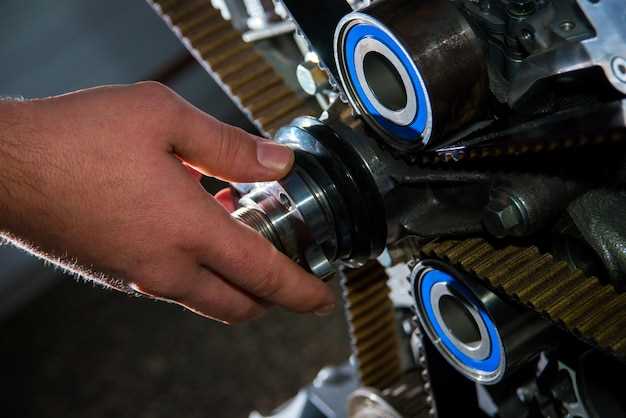

Определение расположения ремня ГУР и базовые этапы осмотра
Для начала найдите переднюю часть мотора и определите, где расположен гидроусилитель руля. Обычно ремень ГУР проходит по передней части двигателя, заходя к насосу гидроусилителя, который крепится к блокам цилиндров или ГБЦ.
Чтобы точно его найти, осмотрите систему ремней: он обычно крепится рядом с приводным ремнем генератора или вентилятора, иногда рядом с кондиционером. Визуально ремень можно отличить по ременной шкиву и натяжителю, которые обеспечивают его натяжение.
Перед осмотром отключите двигатель и дайте ему остыть, чтобы избежать ожогов и упростить осмотр. Осмотрите ремень на предмет износа, трещин и плотности натяжения. Ищите признаки изнашивания, такие как потеря эластичности, засыхание или обледенение.
Проверьте натяжение ремня, при необходимости поверните натяжитель или аккуратно потяните ремень вверх в районе шкива. Он должен иметь умеренный люфт, примерно 1-3 см в зависимости от модели. Ремень, который выглядит растянутым или с сильными трещинами, требует замены.
После визуального и ручного осмотра убедитесь, что ремень ровно лежит на шкивах и не соскальзывает. При обнаружении повреждений или недостаточного натяжения замените ремень согласно руководству по эксплуатации автомобиля.
Обзор конструкции системы гидроусилителя руля на Чери А13
Гидроусилитель руля на Чери А13 состоит из трех основных элементов: гидроцилиндра, насосного модуля и гидравлического блока. Насосный модуль, закрепленный на двигателе, обеспечивает постоянное давление гидравлической жидкости, что позволяет снизить усилие при повороте руля. Гидроцилиндр, устанавливаемый на рулевой редуктор, трансформирует гидравлическое давление в механическую силу, облегчая управление автомобилем.
Гидравлический блок включает в себя клапаны и трубопроводы, расположенные внутри корпуса, который соединяется с насосом и цилиндром. Клапаны регулируют поток жидкости, обеспечивая плавное и точное управление телом руля. В системе предусмотрена расширительная емкость, которая компенсирует изменение объема жидкости при нагреве или охлаждении, предотвращая образование воздушных пузырей.
Комплект ГУР на Чери А13 оснащен ремнем привода насоса, который соединяет его с ременной передачей двигателя. Ремень передает вращение от шкива двигателя к насосному модулю, позволяя поддерживать нужное давление в системе. Конструкция ремня проста и надежна, при этом легко осуществляется его замена при износе или повреждении.
| Компонент | Особенности |
|---|---|
| Насос | Гидравлический насос обеспечивает давление для системы, его ремень крепится на шкив двигателя и регулирует поток жидкости. |
| Гидроцилиндр | Преобразует гидравлическую энергию в механическую, прикреплен к рулевому механизмy. |
| Гидрораспределительный блок | Регулирует направление потока жидкости, обеспечивает плавность работы руля и отвечает за безопасность системы. |
| Ремень привода | Передает вращение от двигателя к насосному модулю, легко заменяется при необходимости. |
| Расширительная емкость | Обеспечивает компенсацию изменения объема жидкости, исключая воздушные пробки в системе. |
Общий расположение ремня на двигателе
Ремень ГУР на двигателе Чери А13 располагается сбоку от двигателя, проходя через несколько роликов и натяжитель. Он соединяет шкивAlternator с шкивом насоса гидроусилителя руля, обеспечивая передачу вращения для его работы.
Начинается он у верхней части двигателя, крепится к натяжному ролику, который регулирует натяжение ремня. Далее ремень проходит через гидроусилитель, затем через шкив коленвала и других вспомогательных агрегатов. Визуально он образует замкнутый круг, обеспечивая постоянную передачу вращения при работе двигателя.
Обратите внимание на натяжение ремня: оно должно быть достаточным для предотвращения проскакиваний, но не чрезмерным, чтобы не создавать лишнюю нагрузку на ролики и шкивы. Обычно натяжение регулируется ползунком натяжного ролика, доступ к которому осуществляется снизу или сверху в зависимости от конструкции.
Расположение ремня легко определить, посмотрев под капотом, рядом с блоком цилиндров. Рекомендуется периодически проверять его состояние, состояние роликов и натяжителя для своевременной замены или регулировки.
Инструменты, необходимые для проверки ремня
Для проверки состояния ремня ГУР потребуется набор специальных инструментов, обеспечивающих точность и безопасность работы.
- Фонарик или переносной светильник – для хорошего освещения труднодоступных участков двигателя.
- Мануальный щуп или лопатка – поможет аккуратно снять или отодвинуть защитные крышки и убедиться в отсутствии трещин, износа или загрязнений.
- Штангенциркуль или измерительная линейка – для проверки толщины ремня и определения износа по износу или трещинам продукта.
- Ключи или накидные отвертки – для снятия или подтяжки натяжных роликов и ремней.
- Тестер или мультиметр – пригодится для проверки натяжения ремня при помощи специальных датчиков или индикаторов натяжения, если есть необходимость более точных измерений.
- Ткань или мягкая тряпка – особенно полезны при очистке ремня от грязи и пыли перед визуальной проверкой.
Перед началом осмотра подготовьте все инструменты и убедитесь в их исправности. Это снизит риск ошибок и обеспечит безопасность процесса проверки ремня ГУР.
Как визуально определить износ ремня ГУР
Обратите внимание на наличие трещин на поверхности ремня. Даже мелкие трещины указывают на сильное изнашивание, которое может привести к разрыву при работе.
Проверьте наличие сглаженных или истончённых участков – такие зоны свидетельствуют о потерей силы и гибкости ремня, что снижает его эффективность.
Обратите внимание на наличие изломов или деформаций – они ярко показывают, что ремень получил механические повреждения и готов к замене.
Используйте пальцем или мягкой щеткой, чтобы проверить наличие шероховатых участков, неровностей или потертостей на поверхности ремня.
Россыпи смазки или масляных пятен вокруг ремня указывают на наличие утечек и ослабение ремня, что влияет на его состояние.
Обратите внимание на натяжение ремня: если он легко провисает или, наоборот, кажется чрезмерно натянутым, это признаки износа или неправильной установки.
Пошаговая демонстрация поиска и замены ремня ГУР
Поднимите капот и закрепите его. Осмотрите область ремня – он расположен спереди двигателя, ближе к радиатору. Осмотрите натяжной ролик и определите его расположение. Открутите крепежные элементы, удерживающие защитный кожух, если он есть. Затем осторожно снимите кожух, чтобы получить доступ к ремню.
Обратите внимание на направление вращения ремня и его натяжение. Открутите крепление натяжного ролика с помощью гаечного ключа или торцевой головки. Обычно, чтобы снять ремень, нужно немного ослабить натяжение – вращайте ролик против часовой стрелки или по инструкции к конкретной модели. После этого аккуратно снимите ремень с роликов и шкивов.
Для установки нового ремня расположите его так, чтобы он полностью охватывал шкивы и натяжной ролик. Проверьте правильность натяжения – ремень должен немного провисать, но не слишком крепко натянут. Вращая натяжной ролик, подрегулируйте натяжение так, чтобы ремень плотно прилегал, без провисаний и чрезмерного натяжения. Зафиксируйте натяжной ролик и проверьте натяжение еще раз, чтобы убедиться в правильности установки. В завершение смените защитный кожух, затяните все крепежные элементы и опустите автомобиль на землю.
Подготовка к работе: отключение аккумулятора и снятие защитных крышек
Перед началом работы отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания и предотвратить возможный повреждения электрооборудования. Для этого открутите ее при помощи ключа или отвёртки и аккуратно отсоедините от клеммы.
После отключения аккумулятора снимите защитные крышки, закрывающие доступ к ремню ГУР. Обычно такие крышки закреплены фиксаторами или болтами. Ослабьте фиксацию и аккуратно снимите крышки, чтобы получить свободный доступ к ремню и его натяжителю.
| Инструменты | Действия |
|---|---|
| Ключ или отвёртка | Открутить клемму аккумулятора |
| Отвертка или пластиковый супорт | Снять защитные крышки ГУР |
| Детали защиты | Положить в безопасное место для последующего монтажа |
Расположение ремня ГУР глазами опытного автомеханика
Для доступа к ремню ГУР откройте капот и найдите верхнюю часть двигателя. Посмотрите в сторону передней части автомобиля, чуть ниже радиатора. Ремень натяжения и ролики расположены по левую сторону, ближе к передней части мотора. Обычно ремень натягивается с помощью генератора, расположенного по левую руку при осмотре двигателя. Чтобы его проверить или заменить, отсоедините защитный кожух и осмотрите ремень на предмет трещин или износа. Убедитесь, что ролики свободно вращаются и натяжение ремня соответствует рекомендациям производителя. В большинстве случаев ремень ГУР протянут так, чтобы натяжение было чуть туже, чем при отключении двигателя. При осмотре отчетливо видно натяжной ролик, который регулирует натяжение ремня; он закреплен болтом, открутить который нужно аккуратно. Не забудьте перед сборкой проверить правильность натяжения и работу ремня. Обычно это делается путем нажатия пальцем – он должен немного прогибаться, не больше 1-2 см. Время от времени рекомендуется проверять ремень на предмет износа и натяжения, чтобы избежать проблем с рулевым управлением в будущем.
Как снять старый ремень и установить новый
Ослабьте натяжитель ремня, открутив болт натяжителя или установив инструмент для его ослабления, согласно конструкции вашего Чери А13. Обычно для этого потребуется головка на 14 или 17 мм, в зависимости от модели. Поддерживайте натяжитель в свободном положении, чтобы ремень легко спустился.
Аккуратно снимите ремень с шкивов, начиная с наименее натянутого. Проверьте состояние шкивов и роликов, замените их, если обнаружите износ или повреждение. В процессе снятия запомните или сфотографируйте расположение ремня, чтобы при установке нового не допустить ошибок.
Перед установкой нового ремня убедитесь, что все шкивы чистые и смазаны, при необходимости протрите их сухой тканью. Обмотайте ремень вокруг шкивов, соблюдая правильную последовательность, указанную в руководстве по ремонту или на картинке в инструкции.
Обратите внимание на натяжение ремня. Используйте инструмент для натяжки или отвертку, чтобы натянуть ремень так, чтобы его плоскость была натянута, но без чрезмерного усилия. Проверьте его натяжение, при необходимости отрегулируйте позицию натяжителя, чтобы ремень не соскакивал и не перетягивал агрегаты.
Закрепите болты натяжителя, затянув их до необходимого момента. После установки проверьте натяжение ремня повторным осмотром или тестовым запуском двигателя, убедившись, что ремень работает тихо и без вибраций. В случае необходимости скорректируйте натяжение и закрепление.
Проверка натяжения и работы ремня после установки
После установки ремня ГУР обязательно проверьте натяжение. Адаптируйте его так, чтобы при нажатии на середину ремня с усилием около 10 кг он смещался на 5–10 мм. Это обеспечит правильную работу системы и снизит риск предсказуемых разрушений.
Запустите двигатель и дайте ему поработать на холостом ходу в течение нескольких минут. Наблюдайте за ремнем: он не должен соскальзывать, прошивать или издавать посторонние звуки. Проверьте, что ремень ездит равномерно по шкивам, и не наблюдается смещение или подрагивание.
При необходимости отрегулируйте натяжение, вращая натяжитель или подтягивая фиксацию ремня, чтобы устранить признаков слабого натяжения. Важно, чтобы ремень не был слишком натянутым – это может повредить подшипники и шкивы, а слишком свободным – привести к пробуксовке и износу.
Проверьте работу гидроусилителя: поверните руль из стороны в сторону, наблюдая за сопротивлением. Ремень должен обеспечивать надежное вращение насосa ГУР без скачков или шума. Если заметны отклонения, повторите регулировку натяжения и повторную проверку.
После всех регулировок обязательно проведите тест-драйв. Обратите внимание на работу системы и исправность ремня. При первых признаках слабого натяжения или износа лучше сразу устранить проблему, чтобы избежать дорогостоящего ремонта в будущем.
