Перед началом работы убедитесь, что двигатель полностью остыл и снимаете аккумулятор для предотвращения коротких замыканий. Откройте капот и отсоедините крышку ремня ГРМ, чтобы обеспечить свободный доступ к распредвалу. Следите за точностью расположения защитных крышек, чтобы не потерять важные гайки и болты.
Перед тем, как разбирать узел, сделайте фото или отметки расположения деталей, чтобы восстановить исходную сборку без ошибок. Руководствуйтесь инструкцией по эксплуатации и используйте только проверенные запасные части и втулки, совместимые с УМЗ 4216. При извлечении распредвала следите за состоянием его поверхности и подшипников, чтобы оценить необходимость полной замены.
Обратите внимание: правильное охлаждение и точная установка новых втулок позволяют избежать дальнейших проблем с распредвалом и поддержать двигатель в исправном состоянии на долгое время. Будьте аккуратны при работе с плоскостями и не превышайте рекомендованные усилия при затяжке крепежных элементов, чтобы не деформировать детали.
Подготовка к замене втулок распредвала
Перед началом работы снимите крышку ремня ГРМ и метки синхронизации, чтобы обеспечить точное положение распредвала. Обозначьте установки ремня или цепи для корректной сборки. Ослабьте накидные гайки кожуха ремня, чтобы освободить его от натяжения, не срезая их полностью.
Подготовьте съемник для втулок или подходящие оправки, чтобы аккуратно вывести старые детали без повреждений. Очистите поверхность блока цилиндров и распредвала, удалите масляные и грязевые отложения, чтобы работая с новыми втулками, избежать попадания мусора внутрь механизма.
Обеспечьте надежное место для фиксации инструмента или подставки, чтобы не допустить смещения распредвала при снятии. Проверьте наличие всех необходимых инструментов: набор ключей, головки, отвертки, а также смазку, предназначенную для втулок. Рабочую зону освещайте ярко и организуйте место так, чтобы все нужные компоненты были под рукой.
При необходимости отключите аккумулятор, чтобы исключить риск короткого замыкания или случайного запуска двигателя во время работы. Если двигатель имеет систему электропитания клапанов или электронное управление, подключите диагностический сканер для сброса ошибок после сборки. Подготовительный этап завершите проверкой комплектности деталей и инструментов, чтобы избежать повторных разборочных работ.
Необходимые инструменты и материалы
Для замены втулок распредвала УМЗ 4216 подготовьте набор гаечных ключей и головок, чтобы легко снять крышку распредвала и закрепить новые втулки.
Обязательно используйте съемник втулок или оправки, чтобы аккуратно извлечь изношенные детали без повреждений блока двигателя.
Возьмите отсос пыли или маленький пылесос для уборки внутри гидрокомпенсаторов, чтобы избежать попадания грязи при разборке.
Используйте специализированные прецизионные оправки или штучные тягучие пластины для установки новых втулок, чтобы обеспечить правильное посадочное место.
Для очистки поверхности используйте металлическую щетку или мягкую металлическую губку, а также мягкую ткань с обезжиривающим средством для подготовки поверхности.
Запаситесь герметиком или уплотнительной смазкой, которая совместима с материалами двигателя, для обработки поверхности перед установкой новых втулок.
Не забудьте о накидных ключах, отвертках с плоским и крестовым наконечником, а также специнструментах для фиксации распредвала и контроля степени износа.
Для обеспечения точности и комфортной работы подготовьте смазку для сборочных работ и масляный клей, если потребуется закрепить некоторые детали.
Проверка состояния двигателя перед заменой
Перед началом замены втулок распредвала необходимо провести диагностику двигателя, чтобы выявить возможные проблемы, которые могут повлиять на результаты ремонта. Осмотрите уровень моторного масла – его низкое или чрезмерное содержание может свидетельствовать о неправильной работе масляной системы или износе двигателя. Проверьте состояние свечей зажигания и кабелей питания, чтобы убедиться, что двигатель работает стабильно и без пропусков искры.
Запустите двигатель и оцените его работу на холостом ходу: отсутствие вибраций, равномерная работа и отсутствие посторонних звуков укажут на благополучное состояние. Обратите внимание на показатели датчиков температуры и давления масла, чтобы убедиться в правильной работе системы охлаждения и смазки. Наличие ошибок в электронных системах также сигнализирует о необходимости их устранения до проведения механической работы.
Проведите внешний осмотр двигателя, обращая внимание на наличие масляных подтеков, коррозии или повреждений ремней и шлангов. Убедитесь, что все системы исправны и работают в штатном режиме. Такой тщательный осмотр поможет исключить возможные осложнения и точно определить объем необходимых дополнительных работ перед заменой втулок распредвала.
Обеспечение чистоты рабочего места
Перед началом работы тщательно очистите поверхность под распредвалом и окружающую зону. Используйте мягкую кисть или сжатый воздух для удаления пыли, грязи и остатков старых материалов. Это уменьшит риск загрязнений и обеспечит ровное соединение новых втулок с распредвалом.
Обезжирьте все контакты и поверхности, которые будут соприкасаться с новыми втулками. Используйте специальный очиститель или растворитель, избегая попадания жидкости на электроприборы или другие чувствительные детали. Следите за тем, чтобы никакие частицы и остатки старого масла не остались на поверхности.
Разместите все необходимые инструменты и комплектующие в строго определённом месте. Это ускорит работу и поможет избежать случайных потерь деталей. В процессе работы поддерживайте чистоту, регулярно протирая руки и инструменты влажной тканью, избегая попадания грязи в зону ремонта.
Не забывайте использовать защитные средства, такие как индивидуальные перчатки и очки. Они защитят руки и глаза от мелких частиц и пыли, а также снизят вероятность загрязнения деталей маслами и грязью. Чистое рабочее пространство обеспечивает более точную установку и минимизирует риск ошибок.
Процесс замены втулок распредвала
Перед началом работы отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Ослабьте крепление ремня газораспределительного механизма и аккуратно снимите его, чтобы снять нагрузку с распредвала.
Используйте съёмник или зубило для аккуратного удаления старых втулок, избегая повреждения поверхности распредвала и корпуса. При необходимости используйте проникающее средство, чтобы облегчить демонтаж при закисших втулках.
Проверьте состояние посадочных отверстий: при наличии износа или повреждений обработайте их шлифовальным инструментом или расточите до рекомендуемых размеров. Убедитесь, что поверхности чистые и свободные от загрязнений.
Обратите внимание на специфику втулок: размеры, материал и тип посадки. Пометьте новые втулки, чтобы правильно их ориентировать при установке. Втулки должны легко заходить в отверстия без чрезмерного усилия.
Накладите тонкий слой технической смазки или моторного масла на внутреннюю поверхность новых втулок. Это облегчит вставку и снизит риск повреждений при монтажных работах.
Аккуратно установите втулки, следя за их правильным положением и плотным контактом с отверстиями. Используйте оправки или специальные приспособления для равномерного вставления, чтобы не деформировать втулки или распредвал.
После установки проверьте радиальное и осевое движение распредвала, убедившись, что втулки не имеют заеданий и обеспечивают свободное вращение. При необходимости нанесите немного масла или смазки на подшипниковые поверхности.
Восстановите натяжение ремня ГРМ, сдайте все элементы на место и закрепите крепёжные детали. После завершения сборки подключите аккумулятор и запустите двигатель, внимательно наблюдая за работой системы газораспределения.
Снятие старых втулок
Перед началом необходимо аккуратно подготовить рабочее место, обеспечить хорошую чистоту и иметь под рукой все необходимые инструменты. Для извлечения втулок потребуется монтировка или съемник втулок. Начинайте с освобождения распредвала от его закреплений, чтобы обеспечить свободный доступ к втулкам.
Определите точное расположение втулок и аккуратно зафиксируйте их. Используйте металлическую или пластмассовую направляющую для предотвращения повреждений распредвала. Если втулки крепко сидят, примените проникающее масло или ВД-40 на границу втулки и гнезда, чтобы снизить трение и облегчить извлечение. Подождите несколько минут, чтобы средство проникло внутрь.
Поместите съемник или монтировку на край втулки и постепенно начинайте аккуратно дергать или крутить, избегая чрезмерных усилий. Не торопитесь – при слишком резких движениях возможен изгиб или повреждение распредвала.
При невозможности извлечения вручную, используйте дрель с насадкой-увеличителем и маленький зубило или тонкий нож, чтобы аккуратно высверлить или изломать втулку, после чего извлечь осколки. Работайте осторожно, не повреждая внутренний канал распредвала или его поверхность.
Проверьте, что втулка полностью удалена, и очистите посадочное гнездо от остатков старого металла или загрязнений. Для этого используйте мягкую щетку и очиститель, избегайте использования абразивных материалов, чтобы не поцарапать поверхность.
Обратите внимание, что при сильном заедании потребуется повторное применение проникающего средства и дополнительное время на проникновение. Не забывайте систематически контролировать состояние инструмента и безопасности работы.
Установка новых втулок: пошаговая инструкция
Перед началом убедитесь, что двигатель охлажден и сняты все необходимые компоненты, чтобы обеспечить свободный доступ к распредвалу и корпусу втулок.
Очистите посадочные поверхности корпуса и самого распредвала от старых масляных отложений и загрязнений при помощи щётки и очистительных средств. Проводите очистку аккуратно, избегая повреждений деталей.
Проверьте новые втулки на наличие дефектов и соответствие размерам – их внутренний диаметр должен точно совпадать с диаметром распредвала. Используйте штангенциркуль для проверки.
Нанесите тонкий слой моторного масла или специальной смазки на внутреннюю поверхность втулки. Это обеспечит более лёгкую установку и снизит риск повреждений.
Аккуратно вставьте втулки в посадочные гнёзда на корпусе двигателя. Используйте съёмник или направляющую шубу, чтобы не повредить металл. Работа ведётся плавно и без чрезмерных усилий.
Проверьте правильность установки, прокруткой распредвала или путём визуального контроля. Втулки должны ровно садиться без зазоров и перекосов.
Закрепите втулки с помощью специальных посадочных способов: если предусмотрены, используйте прессы или гибкие удары мягким молотком, избегая чрезмерных нагрузок.
Убедившись в надежности фиксации, повторно очистите рабочие поверхности. Установите остальные компоненты двигателя в обратной последовательности, следя за правильным положением всех узлов.

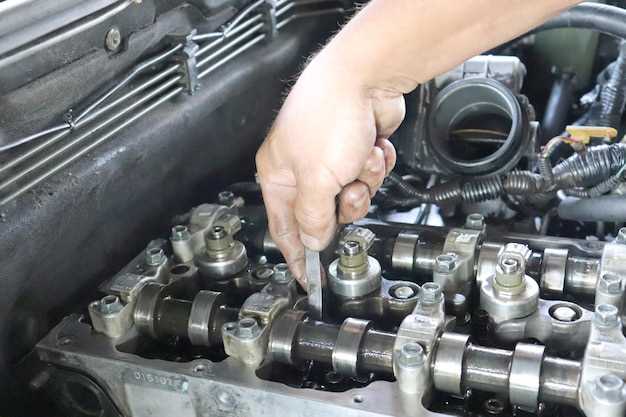

Проверка зазоров и выравнивание
Начинайте проверку зазоров, установив распредвал в базовое положение согласно спецификациям производителя. Используйте штангенциркуль или щупы для определения наличия и ширины зазоров между втулками и осью распредвала.
Для точной проверки вставьте щуп между втулкой и осью. Значения должны соответствовать рекомендованному диапазону, обычно в пределах 0,05-0,15 мм. Если зазор выходит за эти рамки, потребуется регулировка или замена втулки.
Перед началом выравнивания очистите все поверхности от грязи и старого масла. Проверьте, чтобы втулки были ровно срезаны, без искривлений и заусенцев. При необходимости обработайте их наждачной бумагой или шлифовальной облагородив поверхность.
Для выравнивания используйте специальный съемник или оправку, которая равномерно распределит давление по всей поверхности втулки. Точное выравнивание позволяет устранить зазоры, повысить надежность работы распредвала и снизить износ деталей.
| Шаг | Детали | Инструменты | Совет |
|---|---|---|---|
| 1 | Проверка зазора | щупы, штангенциркуль | Используйте несколько щупов для определения среднего зазора |
| 2 | Очистка | чистая тряпка, обезжиривающее средство | Обезжирьте все поверхности перед регулировкой |
| 3 | Выравнивание втулки | съемник, оправка | Плавно и равномерно нажимайте, избегая перекосов |
| 4 | Проверка повторная | щупы, штангенциркуль | После выравнивания обязательно проверьте зазоры заново |
Сборка и установка крышки распредвала
Перед установкой крышки распредвала обязательно очистите поверхности от старой силиконовой прокладки и грязи, чтобы обеспечить плотное уплотнение. Используйте мягкую щетку и обезжиривающее средство, избегая царапаний и повреждений.
Проверьте состояние прокладки крышки. При необходимости замените ее на новую, убедившись, что она ровная и без повреждений. Нанесите тонкий слой герметика на прокладку или на посадочные поверхности, согласно инструкции производителя двигателя.
Аккуратно установите крышку распредвала, следя за правильной ориентацией и положением отверстий. Начинайте затягивать болты крест-накрест небольшими усилиями, чтобы избежать перекоса. Используйте динамометрический ключ и затягивайте болты до требуемого момента, указанного в руководстве по ремонту.
После окончательной затяжки проверьте равномерность посадки крышки и наличие герметичного уплотнения. Убедитесь, что все крепежные элементы затянуты должным образом и нет повреждений или деформаций крышки.
Закройте масляный щуп и залейте масло в двигатель, если оно было слито при демонтаже. Запустите двигатель и проверьте отсутствие протечек под крышкой распредвала. Уделите особое внимание соединениям и уплотнительным участкам.
Тестирование работы двигателя после замены
Запустите двигатель и дайте ему прогреться до рабочей температуры, следя за индикатором температуры. Проверьте отсутствие посторонних звуков и вибраций, которые могут свидетельствовать о неправильной сборке или зазорах.
Обратите внимание на работу системы зажигания и подачи топлива – проверьте, равномерно ли работают цилиндры и стабильно ли держится обороты. В процессе прогрева произведите тест-драйв на низких и высоких оборотах, внимательно слушая и отслеживая реакцию двигателя.
| Параметр | Инструкция |
|---|---|
| Объемы и зазоры | Проверьте правильность установки и натяжения ремней, а также соответствие зазоров в распредвале. В случае необходимости скорректируйте клапанные зазоры вручную. |
| Выбросы и дымность | Обратите внимание, есть ли нестандартный дым или запах топлива. Наличие черного дыма свидетельствует о неправильной настройке топливной системы, белого – о возможных проблемах с засовом или охлаждением. |
| Работа датчиков | Используйте сканер для проверки ошибок в системе управления двигателем. Обратите внимание на работу датчиков кислорода и температуры – их неправильная работа может привести к ухудшению показателей. |
| Проверка на дорожных условиях | Проедите на разных режимах – плавном разгоне, резком ускорении, торможении. Следите за стабильностью работы и отсутствием перебоев или остановок двигателя. |
В случае выявления отклонений или нестабильной работы двигателя, рекомендуется выключить мотор, проверить качество установки втулок и валы, а также выполнить повторную регулировку. После устранения неисправностей выполните повторное тестирование, чтобы убедиться в полной исправности работы двигателя.
