Схема подключения ходовых огней для УАЗ Патриот пошаговое руководство

Для обеспечения безопасной эксплуатации вашего внедорожника рекомендуется правильно установить и подключить дополнительные световые сигнализаторы. В этом руководстве вы найдете подробное руководство по выполнению этой задачи. Используйте качественные комплектующие и следуйте четким инструкциям.

Сначала подготовьте необходимые инструменты: мультиметр, изолента, клеммы, провод с изоляцией и отвертка. Металлические контакты должны быть тщательно очищены от коррозии для обеспечения надежного соединения. Правильная полярность подключения исключит повреждение оборудования.

Убедитесь, что выбранное место для установки светового оборудования соответствует всем стандартам. Свет может быть установлен на бампере или фарах, но обязательно учтите угол наклона и высоту установки для оптимальной видимости. После этого можно приступать к подключению к электрической системе авто: следуйте инструкциям по подключению к + и — проводам. Проверьте работу системы, качественно заизолировав все соединения.

Проверка работоспособности сигналов должна проводиться в условиях низкой освещенности. Если вам потребуются дополнительные компоненты, рекомендуем выбирать модели с хорошими отзывами и гарантиями. Это избавит вас от возможных неисправностей в дальнейшем.

Необходимые инструменты и материалы для подключения

Для успешной установки световых приборов потребуется следующий набор средств и материалов:

• Кабель: Сечение меди не менее 1,5 мм? для обеспечения надежного контакта.
• Предохранитель: 10-15 А для защиты электрической цепи.

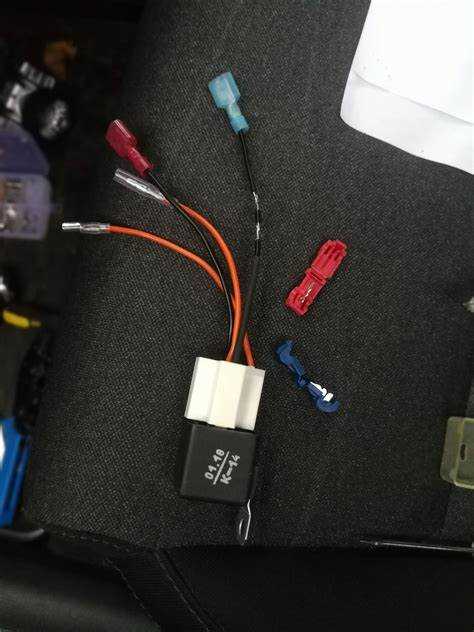

• Реле: Для управления мощностью от аккумулятора.
• Клеммы: Для надежного соединения проводов с элементами схемы.
• Изолента: Для изоляции соединений от внешних факторов.
• Термоусадочные трубки: Для дополнительной защиты соединений.
• Клейкая лента: Для временной фиксации элементов при монтаже.

Для выполнения работ понадобятся следующие инструменты:

• Отвертка: Плоская и крестовая для откручивания крепежа.
• Нож: Для обрезки и разделки проводов.
• Плоскогубцы: Для скручивания и фиксации проводов.
• Мультиметр: Для проверки напряжения и целостности цепей.
• Дрель с насадками: Если необходимы отверстия для крепежа.

При подготовке к установке и работе с электрооборудованием стоит учитывать следующие пункты:

• Всегда отключайте аккумулятор перед началом работы.
• Проверяйте качество соединений и отсутствие повреждений изоляции.
• Работайте в перчатках, чтобы избежать короткого замыкания.

Поиск и соединение с источником света

После нахождения нужного источника, выберите подходящий провод для соединения. Используйте медные провода с сечением не менее 0.5 мм?, что обеспечит необходимую проводимость и предотвратит перегрев. Не забывайте о качестве изоляции: предпочтительно использовать провод с двойной изоляцией.

При прокладке проводов учитывайте потенциальные места повреждений: избегайте близости к горячим элементам и острым краям, чтобы минимизировать риск затертия или короткого замыкания. Рекомендуется использовать стяжки для аккуратной фиксации проводов.

Перед окончательным соединением с источником проверьте все элементы на отсутствие повреждений. При наличии коррозии на клеммах, тщательно очистите их для обеспечения надежного контакта. Закрепите провод с помощью саморезов или специальных клемм, обеспечив плотное соединение для предотвращения окисления контактных мест.

Важно помнить, что любые подключения стоит выполнять с учетом последовательности: сначала отключите аккумулятор, чтобы исключить риск поражения электрическим током. После завершения всех работ подключите аккумулятор и проведите тестирование всех систем на наличие неисправностей.

Выбор места установки

Определите оптимальную локацию для размещения фары. Она должна находиться на видимой позиции, чтобы обеспечить максимальную заметность для других участников движения. Устанавливайте устройства симметрично, что улучшит их восприятие и предотвращает возможные проблемы с регулировкой света.

Подключение к бортовой сети

Рекомендуется использовать проводку с сечением не менее 1,5 мм? для предотвращения перегрева. Соедините положительный провод с клеммой аккумулятора или распределительной коробкой через предохранитель, чтобы избежать короткого замыкания и обеспечить защиту системы.

Настройка рабочих характеристик

После подключения, проверьте работу оборудования. Убедитесь, что освещение функционирует исправно и располагается на правильной высоте. Регулировку уголка производите непосредственно на месте, для чего возможно воспользоваться уровнем или измерительной лентой.

Тестирование освещения

Запустите двигатель и выполните тестовые заезды в темное время суток. Обратите внимание на световой поток и его распределение. Необходимо избежать ослепления других водителей, для чего правильно настройте угол наклона. В случае необходимости, внесите изменения в конструкцию.

Крепление элементов

Используйте надежные крепежные элементы: болты, гайки и шайбы. Обеспечьте прочность установки, что зона не подвергалась вибрациям и внешним воздействиям. Проверяйте крепление каждые несколько месяцев для профилактики.

Выбор подходящих световых приборов для автомобиля

Для улучшения видимости и безопасности на дороге стоит обратить внимание на выбор качественных световых элементов. Рассмотрим несколько ключевых факторов.

Тип источника света. Лампочки LED имеют низкое потребление энергии и длительный срок службы. Галогенные варианты стоит рассматривать в случае, если требуется более высокая яркость.

Цветовая температура. Оптимальными считаются световые элементы с температурой 5000-6000 К. Они создают белый свет, близкий к солнечному, который лучше всего воспринимается водителями в различных условиях.

Качество и устойчивость к внешним воздействиям. Выбор моделей с защитой от влаги и пыли (IP67 или выше) обеспечит долговечность использования в любых погодных условиях.

Форма и размер. Определите, нравится ли вам стиль плоских или объемных приборов. Также учитывайте размеры, чтобы они хорошо вписались в общую эстетику вашего автомобиля.

Доступность запасных частей. Убедитесь, что выбранные вами световые элементы легко заменяются и что доступны компоненты для ремонта.

Отзывы покупателей. Исследуйте мнения пользователей о том или ином варианте. Часто опыт других водителей может существенно повлиять на ваш выбор.

Соблюдая эти рекомендации, можно подобрать световые устройства, которые обеспечат надежность и стиль вашего транспортного средства, повышая видимость и безопасность на дороге.

Монтажные места для установки фонарей

Выбор правильных мест для размещения дополнительных фары существенно влияет на их эффективность и безопасность. С учетом конструкции кузова автомобиля можно выделить несколько оптимальных мест для установки:

• Передний бампер: Оптимальное расположение для улучшенной видимости. Установите фонари на кронштейны, фиксируя их крепежами или саморезами для надежного крепления.
• На крыше: Выбор мест для установки на крыше позволяет обеспечить максимальную видимость, однако требует аккуратного подход к креплению, чтобы избежать аэродинамических потерь и шума.
• Крылья: Размещение на передних или задних крыльях подходит для тех, кто хочет добавить индивидуальности и повысить заметность автомобиля на дороге.
• Под зеркалами заднего вида: Эффективное место для установки, позволяющее улучшить видимость с боковых сторон. Рекомендуется использовать специальные крепежи для закрепления фонарей.
• На штативе или раме: В случае использования дополнительной рамы можно установить фонари на ней, что в отличие от других мест может облегчить монтаж и демонтаж оборудования.

Обратите внимание на угол наклона и высоту установки: фонари не должны перекрывать штатные огни. Следите, чтобы размещение не нарушало общие характеристики освещения при движении.

Проверьте, чтобы выбранные места не мешали работе других устройств автомобиля и были защищены от механических повреждений и загрязнений. Качественная установка продлит срок службы фонарей и повысит безопасность движения.

Правила прокладки проводов

Начинайте прокладку проводов вдали от острых краев и движущихся частей автомобиля. Убедитесь, что кабели не соприкасаются с источниками тепла, такими как выпускные системы или радиаторы. Используйте специальные трубки или защитные рукава для предотвращения механических повреждений.

Следите за тем, чтобы провода не подвергались натяжению. Оставляйте небольшой запас длины на сгибах и в соединениях, чтобы избежать их разрыва при движении автомобиля.

При прокладке проводов учитывайте минимальные радиусы изгиба, чтобы не нарушить изоляцию и не сократить срок службы. Это поможет избежать повреждений и перебоев в работе системы освещения.

Обязательно прокладывайте кабели, избегая контакта с водой и химическими веществами. Используйте герметизирующие соединения для защитной изоляции, чтобы предотвратить короткие замыкания.

Регулярно проверяйте состояние проводки, особенно в местах, где провод может тереться о металл или другие элементы кузова. Это поможет обеспечить надёжную и безопасную работу всей электросистемы.

При использовании разъемов и соединений выбирайте влагозащитные и коррозионностойкие элементы. Это обеспечит долговечность и стабильность работы системы освещения в условиях изменяющейся погоды.

Проверка работоспособности системы после установки

По завершении монтажа необходимо провести тестирование новейших световых приборов. Для этого выполните следующие шаги:

1. Включите зажигание автомобиля, не заводя двигатель.
2. Активируйте фары. Проверьте, как работают световые элементы. Они должны загораться одновременно.
3. Проверьте, не мигают ли установки при включении. Постоянный свет без пульсации указывает на правильное подключение.
4. Сделайте обход автомобиля, чтобы убедиться в отсутствии видимых повреждений или неправильной установки.

Для более детальной диагностики рекомендуется воспользоваться мультиметром. Проверьте напряжение на клеммах. Нормальным значением считается 12V. Если оно ниже указанной цифры, проверьте соединения и состояние проводки.

Таблица ниже показывает, какие шаги необходимо выполнить при выявлении неполадок:

Несмотря на стабильность работы, периодическая проверка системы поможет избежать неожиданных проблем в дальнейшем. Используйте качественные материалы и следите за состоянием всех компонентов со временем.

Регулировка угла наклона прямого света

Для корректной настройки угла наклона света убедитесь, что автомобиль находится на ровной поверхности с хорошей видимостью. Световой пучок должен быть направлен вперед на расстояние 10-15 метров. Необходимо определить, насколько высоко расположены источники освещения и добиться их оптимального угла.

Используйте ключи или отвертки для регулировки механизма. Обычно вращение регуляторов по часовой стрелке поднимает свет, а против – опускает. Проверьте результаты после каждой коррекции, чтобы избежать слишком высокой или низкой настройки.

Для точности рекомендуется располагать автомобиль на расстоянии 5-7 метров от стены. Наблюдайте за маркером, который должно образовывать свечение. Правильное направление – центрированное на высоте 10-15 сантиметров от уровня горизонта на стене.

Проверьте уравновешенность обеих сторон. Неровное освещение может привести к снижению видимости для водителя и затруднениям для встречных автомобилей. При необходимости откорректируйте углы на каждой стороне по отдельности.

После завершения настройки проведите тест-драйв в темное время суток для окончательной проверки освещения – убедитесь, что его направление и интенсивность соответствуют требованиям безопасности.

Оптимизация подключения для защиты от замыкания

Для обеспечения надежности и безопасности системы освещения важно использовать предохранители правильного номинала. Выбор предохранителя должен основываться на мощности подключаемых световых источников. Рекомендуется устанавливать предохранитель на 10-15% выше максимального тока нагрузки, чтобы предотвратить его срабатывание при кратковременных пиковых нагрузках.

Использование термоусадочных труб для изоляции соединений поможет предотвратить контакт проводов с внешними элементами и уменьшит вероятность короткого замыкания. Наиболее эффективен метод двойной изоляции, когда каждый провод защищается отдельной трубкой, что дает дополнительную безопасность.

Подключение проводов к клеммам лучше выполнять с использованием винтовых зажимов или разъемов, что обеспечит надежный контакт и облегчит обслуживание. Старайтесь избегать пайки, так как это может ослабить место соединения со временем.

Для защиты от влаги применяйте герметичные разъемы. Находящиеся на улице элементы будут подвержены воздействию погодных условий, поэтому использование влагостойких соединителей критически важно.

Рекомендуется устанавливать реле для управления подачей тока на лампы. Это снизит нагрузку на проводку и предотвратит перегрев. Контролируйте состояние непосредственно перед скачком энергии, чтобы обеспечить безопасную эксплуатацию всей системы освещения.

Советы по использованию светильников в различных условиях

При вождении в условиях низкой видимости активируйте светильники, когда видимость составляет менее 300 метров. Это улучшит вашу заметность на дороге.

На мокрой или скользкой поверхности избегайте излишнего использования яркого света, чтобы не ослепить других водителей. Оптимально использовать менее интенсивные источники освещения.

В снежную или туманную погоду предпочитайте установить специальные противотуманные модификации, которые обеспечивают более широкий угол света и уменьшают отражение от капель влаги.

В городской среде включайте осветительные приборы в условиях хорошей видимости, чтобы оставаться заметным для пешеходов и других участников движения.

Не забывайте проверять работоспособность светильников перед длинными поездками. Проблемы с осветительными элементами могут возникнуть неожиданно, особенно при перепадах температуры.

Во время заезда в горные или лесистые районы устанавливайте дополнительные источники света, чтобы улучшить обзор на сложных участках дороги.

При стоянке в неосвещенных местах включайте фары, чтобы обеспечить безопасность своего автомобиля и избежать столкновений.

Следите за уровнем заряда аккумулятора, используя световые приборы экономно во избежание разрядки источника питания.
