Чтобы подключить камеру заднего вида к андроид магнитоле, начните с выбора подходящего места установки камеры. Обычно ее закрепляют в задней части автомобиля, обеспечивая хороший обзор при движении назад. После этого подготовьте все необходимые компоненты: саму камеру, кабели питания и видеосигнала, а также инструменты для монтажа.
После закрепления всех соединений подключите систему к источнику питания и включите автомобиль. В меню магнитолы выберите режим видеовхода или заднего вида, чтобы убедиться в исправной работе камеры. Если изображение отсутствует или искажается, проверьте надежность соединений и правильность подачи питания. Проще всего сделать финальную настройку и тестирование перед окончательной фиксацией всех компонентов.
Подготовка к установке камеры
Перед началом монтажа камеры заднего вида убедитесь, что у вас есть все необходимые инструменты: отвертка, плоскогубцы, изолента, кабельные зажимы и дрель с сверлом. Осмотрите комплект камеры и запасных частей, чтобы убедиться в полном наличии и отсутствии повреждений.
Определите место установки камеры на автомобиле: обычно она располагается рядом с номерным знаком или на задней дверце. Проверьте, чтобы выбранная область позволяла максимально точно отображать ситуацию позади машины и не мешала открыванию или закрыванию дверцы.
Измерьте длину кабельных трасс и запишите эти данные. Учтите, что лучше оставить немного запасного кабеля для удобства прокладывания и подведения к магнитоле без натяжения. Также подготовьте место для прокладки провода: избегайте острых краев металла и мест с высоким нагревом.
Оцените схему подключения магнитолы к электросети автомобиля. Обычно питание камеры подается через разъем задней подсветки или напрямую от аккумулятора с использованием предохранителя. Для этого подготовьте адаптеры и клеммные колодки.
Обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждений электроники во время монтажа. После этого поднимите заднюю часть автомобиля или откройте багажник для свободного доступа к монтажной области.
Пользуйтесь качественными инструментами и соблюдайте аккуратность при работе с внутренней частью автомобиля. Проверьте состояние кабелей и соединений, чтобы избежать проблем с сигналом и электроснабжением после завершения монтажа.
Выбор подходящей камеры заднего вида
Обратите внимание на разрешение камеры. Для четкого изображения используйте модели с минимальным разрешением 480p, а для более подробной картинки – выбирайте устройства с HD или Full HD качеством.
Выбирайте камеры с широким углом обзора – от 120° до 170°, чтобы обеспечить максимальную видимость сзади автомобиля и снизить слепые зоны.
Обратите внимание на тип крепления: штатное крепление или универсальный монтаж, подходящий под вашу модель автомобиля. Правильный выбор крепления обеспечит надежность установки и удобство в использовании.
Проверьте наличие водонепроницаемости по стандарту IP67 или выше – это гарантирует работоспособность при дождливой погоде и высокой влажности.
Учитывайте источник питания камеры. Обычно камеры подключают к 12-вольтовой цепи автомобиля, поэтому проверьте совместимость с вашей электросистемой и наличие кабелей для достаточно длинного подключения.
Обратите внимание на дополнительные функции: наличие паркинга с линиями, автоматическое включение при движении назад, ночной режим с ИК-подсветкой повышают комфорт и безопасность эксплуатации.
Изучайте отзывы о конкретных моделях, чтобы понять их надежность и качество работы в реальных условиях. Сравнивайте характеристики по ключевым параметрам и балансируйте между ценой и функционалом.
Необходимые инструменты и материалы
Для установки камеры заднего вида на Android-магнитолу подготовьте комплект следующих элементов:
| Инструменты | Материалы |
|---|---|
| Отвертка крестовая и плоская | Крепежные скобы и винты для фиксации камеры |
| Кусачки или плоскогубцы | Кабель для видеосигнала с хорошей длиной (около 5–10 метров) |
| Паяльник или скрутки для проводов | Изолента или термоусадочные трубки |
| Мультиметр | Разветвитель питания или адаптер питания +12В |
| Дополнительные устройства для крепления кабелей | Заглушки, скобы и зажимы для аккуратной укладки кабелей |
| Нож или ножницы по металлу | Двойная изоляционная лента или специальные клипсы для кабелей |
| Фен или строительный фен (по необходимости) | Заглушки, герметик, если предполагается монтаж на улицу |
Обеспечьте чистое рабочее пространство, подготовьте все инструменты заранее, чтобы процесс прошел гладко и без лишних задержек.
Проверка совместимости с магнитолой
Перед покупкой камеры заднего вида убедитесь, что ваш автомобильный мультимедийный центр поддерживает подключение внешних видеоустройств. Проверьте наличие соответствующего видеовхода, обычно это RCA (желтый разъем) или разъем видеовхода AV.
Обратите внимание на технические параметры камеры: её формат и разрешение должны соответствовать возможностям магнитолы. Обычно в инструкции к устройству обозначены поддерживаемые стандарты видеосигнала.
Обратите внимание на параметры питания камеры. Если магнитола не обеспечивает питание камеры, потребуется отдельное подключение к электросети автомобиля, а также убедитесь, что напряжение соответствует требованиям камеры (обычно 12 В).
Изучите характеристику разъемов: некоторые магнитолы используют стандартные видеовыходы, другие – требуют специальных адаптеров. Проясните эти моменты, просмотрев руководство по эксплуатации вашей магнитолы или уточнив это у продавца.
Если планируете использовать адаптер, проверьте, что он совместим как с разъемами вашего устройства, так и с типом видеосигнала. Также уточните, можно ли подключать камеры с поддержкой других форматов или функций (например, с динамической линией горизонта).
Подытоживая, убедитесь, что у вас есть все необходимые разъемы и адаптеры, а технические параметры камеры и магнитолы совпадают или совместимы. Такая подготовка исключит проблемы с подключением и обеспечит корректную работу системы.
Схема подключения
Подключите видеокамеру заднего вида к штатному разъему питания на магнитоле или отдельному источнику питания, если он предусмотрен. Клемму красного провода камеры соедините с постоянным напряжением 12 В, например, с проводом, который подается при включении зажигания. Черный или заземляющий провод камеры зафиксируйте на кузове или на заземляющем контакте магнитолы.
Перед подключением убедитесь, что у камеры есть RCA-выход для видеосигнала. Соедините его коротким RCA-кабелем с входом видеосигнала на магнитоле. Если магнитола поддерживает отдельный вход для камеры, используйте этот разъем. В случае, если у магнитолы есть функция автоматического включения при включении задней передачи, подключите провод управления камеры к разъему для сигнала заднего хода автомобиля или к проводам, которые активируются при включении задней передачи. Этот провод подсоедините так, чтобы при включении задней передачи видео автоматически отображалось на экране.
Проверьте правильность соединений, зафиксируйте их изолентой или специальными коннекторами для надежной фиксации. После подключения включите зажигание и проверьте работу камеры, переключая передачу в задний ход. Подсветка и изображение должны появиться на экране без задержек. При необходимости, скорректируйте схему подключения, чтобы обеспечить стабильное изображение и надежные контакты.
Процесс подключения камеры к магнитоле
Разместите камеру заднего вида так, чтобы объектив был направлен вниз и закреплен надежно на задней части автомобиля. Подключите питание камеры к источнику 12 В, обычно это разъем за задним плафоном или стандартной розеткой. Используйте адаптер с соответствующим разъемом или проводите провода напрямую к проводке, соблюдая цветовую маркировку: красный – питание, черный – масса. Проложите кабель внутри автомобильного порога или по порогам, избегая зажатий и острых изгибов, чтобы избежать повреждений.
Для передачи видеосигнала подключите выход видеокамеры к соответствующему входу на магнитоле, обычно это RCA-кабель с желтым разъемом. Если магнитола поддерживает технологию AV-входа, вставьте штекер в нужный разъем, и зафиксируйте кабель так, чтобы он не мешал движению. Проверьте правильность подключения, включив зажигание, и переключитесь на режим камеры или AV-вход. При необходимости настройте изображение с помощью пунктов меню магнитолы, регулируя яркость и контрастность для оптимальной видимости.’
Установка камеры на автомобиль
Перед началом монтажа выберите место на задней части автомобиля, где камера не будет мешать открытию багажника и не подвергаться экстремальным воздействиям. Чаще всего используют расположение рядом с номерным знаком.
Закрепите корпус камеры с помощью монтажных отверстий или скотча, учитывая направление обзора: камера должна быть направлена прямо назад или чуть вниз для оптимальной видимости. Проверьте крепление, чтобы оно выдержало движение и вибрацию.
Прокладывайте кабель вдоль кузова, избегая острых кромок и движущихся частей. Используйте пластиковые зажимы для фиксации кабеля каждые 30-50 см, что снизит риск повреждений и запутывания.
Подведите кабель к салону через штатные отверстия или специальные для проводки, избегая прохождения через зоны, где кабель может заскользить или повредиться. Внутри автомобиля подключите кабель к питанию, используя прикуриватель или подключение к электросистеме, соблюдая правила электробезопасности.
Не забудьте протестировать работу камеры до окончательной фиксации. Включите задний ход, чтобы убедиться в качестве изображения и правильности установки. При необходимости откорректируйте угол наклона и закрепите все элементы окончательно, чтобы избежать смещения.
Подключение проводов к магнитоле
Обратите внимание на маркировки проводов, они указывают их назначение. Обычно красный провод идет на питание 12 В, а черный – на массу. Для подключения камеры заднего вида найдите соответствующие разъемы на магнитоле, обозначенные как ‘CAM’, ‘REVER’ или подобные.
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания или коротких пробоев. После этого аккуратно снимите защитную крышку или панель, чтобы получить доступ к разъемам.
Подсоедините провод питания камеры к соответствующему проводу магнитолы, часто он идет через предохранитель или отдельный кабель, предназначенный для камеры. Если у камеры есть отдельный провод заземления, прикрепите его к металлу автомобиля, избегая краски и лака для надежного контакта.
Провода видео-камеры подключите к разъему, предназначенному для видео-входа. Обычно для этого используют разъем RCA или аналогичный, который сообщается в инструкции к магнитоле. Следите за цветовой маркировкой – обычно желтый кабель отвечает за видеосигнал.
После подключения убедитесь, что провода надежно закреплены и не мешают движению компонентов. Используйте изоленту или хомуты для фиксации, чтобы избежать случайных разрывов или повреждений во время эксплуатации.
Включите питание автомобиля и проверьте работу камеры: появится изображение на дисплее магнитолы или подключенного к ней монитора. При необходимости скорректируйте положение камеры или повторно подсоедините провода для обеспечения стабильной работы.
Настройка магнитолы для работы с камерой
Перейдите в меню настроек устройства, затем выберите раздел “Видео” или “Камеры”. Установите тип входного сигнала, обычно это «Вход камеры» или «AV-увод». Если выбран режим «Авто», устройство автоматически переключится на изображение с камеры заднего вида при движении назад.
Обнаружьте пункт «Источник изображения» или «Источник видео» и укажите конкретный источник, подключенный к камере. Обычно это HDMI, AV или специальный канал ввода, прописанный в интерфейсе. В случае неправильных настроек изображение не будет отображаться или будет показываться некорректно.
Активируйте функцию включения камеры при переключении селектора передач. Чаще всего эта опция называется «Автоматический запуск камеры» или «Включение при парковке». Включите её, чтобы камера активировалась без дополнительных действий.
Проверьте яркость, контрастность и насыщенность изображения в соответствующем подразделе настроек. Обычно параметры позволяют адаптировать изображение под условия освещения. Настроив их удобно, получите четкое изображение без искажений.
Если магнитола поддерживает дополнительные функции, например, линии помощи при парковке, активируйте их в настройках «Помощь при парковке» или «Ориентационные линии». Поддержка таких опций повышает комфорт и безопасность при маневрировании.

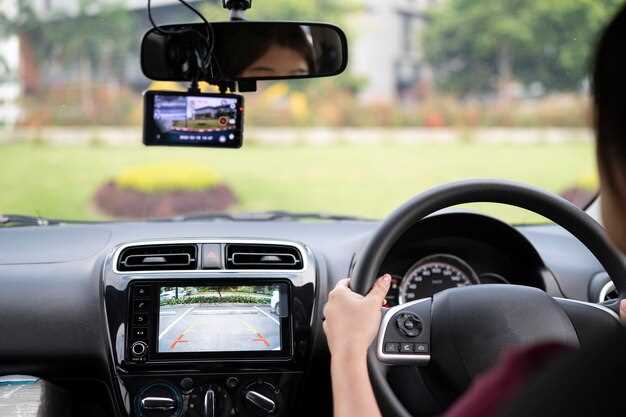

Тестирование работы камеры
Обратите внимание на наличие и устойчивость изображения. Если заметны размытости, артефакты или искажения, попробуйте перепроверить кабельные соединения и плотность контактов в разъёмах.
Передвигайтесь задним ходом, чтобы убедиться, что изображение корректно отображает реальную картинку за авто, а линии направлены точно и не сбиваются с реального положения. Контроль за изображением поможет определить наличие помех или плохого контакта.
Проверьте работу всех дополнительных функций: автоматическое включение камеры при включении задней передачи, наличие регулируемой яркости и контрастности, а также корректность отображения гидрокамерных линий, если такие предусмотрены.
Если изображение появляется с задержкой или отображается некорректно, отключите питание камеры и снова переподключите кабели, убедившись, что контакты надежно зафиксированы. Повторите тестирование после каждого исправления.
Устранение возможных проблем
Если камера заднего вида не отображается на экране, проверьте правильность подключения кабелей. Убедитесь, что видеосигналный кабель надежно соединен с камерой и магнитолой, а также что питание камеры поступает правильно. Иногда проблема решается переподключением разъемов или их очисткой от пыли и окислов.
Если изображение есть, но оно искаженено или нечеткое, проверьте качество кабеля и его целостность. Используйте только оригинальные или совместимые кабели высокого качества. Также проверьте настройки яркости, контрастности и разрешения в меню магнитолы, чтобы устранить возможные параметры, вызывающие искажения.
При появлении помех или размытости на изображении попробуйте отключить другие электроприборы рядом, которые могут создавать помехи. Иногда помогает замена кабеля или использование экранированных проводов. Также убедитесь, что видеовход магнитолы не занят другими устройствами, и попробуйте переключиться на другой видеоисточник.
Если камера не реагирует на задний ход, проверьте подключение к системе питания автомобиля. Проверьте предохранители, отвечающие за камеру и дисплей магнитолы. Если предохранитель перегорел, замените его на новый подходящего номинала.
При постоянных сбоях или нестабильной работе камеры попробуйте перепрограммировать настройки в меню магнитолы или сбросить устройство до заводских параметров. Иногда помогает обновление прошивки магнитолы, которое исправляет ошибки совместимости и повышает стабильность работы.
Если все перечисленные шаги не помогли, проверьте работу камеры на другом автомобиле или подключите к другому источнику питания. Это поможет определить, в чем именно заключается причина неисправности – в камере, кабелях или магнитоле.
