Местоположение датчика распредвала Пежо 406 — подробная инструкция и схема установки

Датчик распредвала – важная деталь автомобиля, отвечающая за передачу информации об угле поворота коленчатого вала. На примере Пежо 406 рассмотрим, где находится этот датчик и как его установить.

В автомобиле Пежо 406 датчик расположен непосредственно на двигателе. Он установлен вблизи распределительного вала и подключен к системе управления двигателем. Главная задача этого датчика – определять фазу газораспределения и передавать эту информацию на электронный блок управления двигателем.

Если датчик распредвала Пежо 406 вышел из строя, то это может привести к некорректной работе двигателя. Возможны сбои в системе зажигания и расхода топлива, а также ухудшение динамических характеристик автомобиля. Поэтому важно знать, где находится этот датчик и как его заменить.

Для замены датчика распредвала нужно отсоединить его разъем, а затем аккуратно снять фиксирующую скобку. Датчик вынимается из своего ложемента, после чего можно установить новую деталь. При установке нового датчика нужно обязательно проверить его плотное прилегание к двигателю и правильность соединения с разъемом. Также важно не повредить сопряжение между датчиком и распределительным валом при монтаже новой детали.

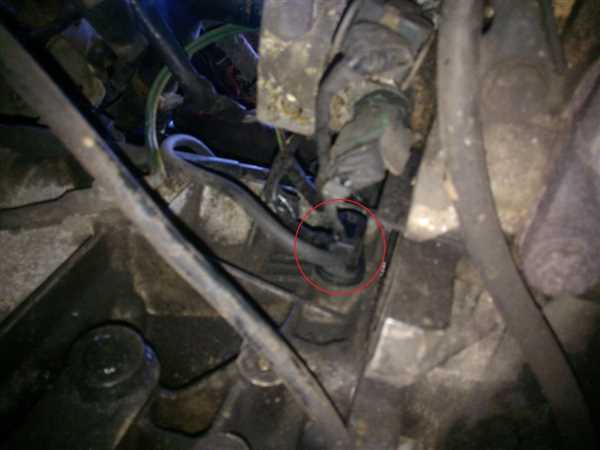

Местонахождение датчика распредвала Пежо 406

Датчик распредвала в автомобиле Пежо 406 отвечает за контроль положения распределительного вала, что позволяет определить момент впрыска топлива и зажигания. Зная точное значение положения распредвала, система управления двигателем может эффективно регулировать работу двигателя, обеспечивая правильный ход и оптимальные показатели компонентов.

Датчик распредвала Пежо 406 расположен на передней части двигателя, поблизости от распределительного вала. Он обычно закреплен на блоке цилиндров и имеет электрическое подключение.

Для облегчения поиска и обслуживания датчика распредвала Пежо 406, приведена таблица с указанием его расположения в зависимости от модели двигателя:

Расположение датчика распредвала может незначительно отличаться в зависимости от конкретной модификации Пежо 406, поэтому всегда следует обратиться к руководству пользователя или сервисной документации для получения точной информации.

Подробное описание:

Датчик распредвала в автомобиле Peugeot 406 отвечает за определение положения коленчатого вала и передачу этих данных в компьютер автомобиля. Он необходим для правильной работы системы впрыска топлива и зажигания двигателя.

Установка датчика распредвала осуществляется на блоке цилиндров двигателя, обычно с левой стороны. Для его установки потребуется:

1. Отсоединить аккумулятор от системы электропитания автомобиля, чтобы избежать возможного повреждения электроники.
2. Поднять автомобиль с помощью гидравлического домкрата и установить его на подставки для обеспечения безопасности работы.
3. Найти датчик распредвала на блоке цилиндров двигателя и снять его крепление с помощью подходящего инструмента.
4. Отсоединить электрический разъем датчика, аккуратно извлекая его из гнезда.
5. Установить новый датчик распредвала в обратной последовательности.
6. Убедиться в правильности установки и крепления датчика, а также подсоединить электрический разъем к его месту.
7. Опустить автомобиль и подключить аккумулятор к системе электропитания.

После установки датчика распредвала необходимо проверить его работу, считав данные с помощью диагностического сканера и убедившись в отсутствии ошибок и неисправностей.

Местоположение датчика распредвала Пежо 406

В случае с моделью Peugeot 406, датчик распредвала находится на распределительном валу двигателя. Чтобы его найти, необходимо:

1. Открыть капот автомобиля.
2. Найти двигатель и найти место, где расположен распределительный вал.
3. Распределительный вал обычно находится на передней части двигателя, с небольшой металлической крышкой, закрывающей его верхнюю часть.
4. Датчик распредвала находится рядом с этой крышкой, на самом распределительном валу.

Обратите внимание, что конкретное местоположение датчика распредвала может немного отличаться в зависимости от модели и года выпуска Peugeot 406. При возникновении сложностей, рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к опытным специалистам.

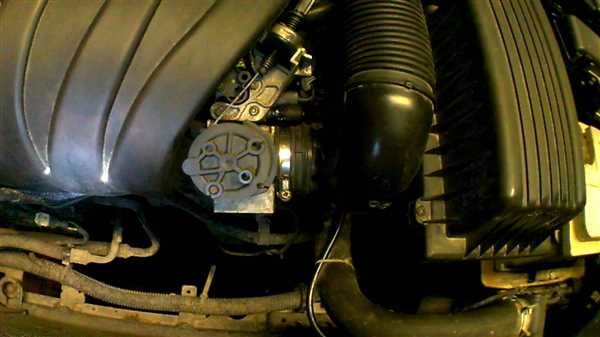

Схемы установки датчика распредвала Пежо 406

Датчик распредвала в Пежо 406 представляет собой важный элемент системы управления двигателя. Он отвечает за определение положения коленчатого вала, что позволяет контролировать временную последовательность работы клапанов. Установка датчика распредвала должна быть выполнена с особым вниманием к деталям. Ниже представлены две схемы установки датчика распредвала Пежо 406:

1. Схема установки датчика распредвала на двигатель без системы VVT

   1. Отсоедините заземляющий провод от аккумулятора.

   2. Найдите датчик распредвала, расположенный на корпусе трансмиссии с левой стороны двигателя.

   3. Отсоедините разъемы, соединяющие датчик распредвала с системой управления двигателем.

   4. Аккуратно снимите старый датчик распредвала.

   5. Установите новый датчик распредвала, обратив внимание на правильное выравнивание и фиксацию.

   6. Подсоедините разъемы к новому датчику распредвала.

   7. Проверьте, чтобы все соединения были надежными и не допускали попадания влаги.

   8. Подключите заземляющий провод к аккумулятору.

   9. Проверьте работу двигателя и системы управления, чтобы убедиться в правильности установки датчика распредвала.

2. Схема установки датчика распредвала на двигатель с системой VVT

   2. Найдите датчик распредвала, установленный на передней части двигателя с правой стороны.

   3. Отсоедините разъемы, соединяющие датчик распредвала с системой управления двигателем.

   4. Вращая коленчатый вал вручную, установите датчик распредвала в правильное положение, чтобы обеспечить правильное выравнивание.

   5. Убедитесь, что датчик распредвала надежно закреплен.

   6. Подсоедините разъемы к новому датчику распредвала.

   7. Проверьте, чтобы все соединения были надежными и не допускали попадания влаги.

   9. Проверьте работу двигателя и системы управления, чтобы убедиться в правильности установки датчика распредвала.

Установка датчика распредвала Пежо 406 является ответственным и точным процессом. В случае отсутствия необходимых навыков, всегда рекомендуется обратиться к профессиональным автомеханикам для выполнения данной операции.

Расположение датчика распредвала в двигателе Пежо 406

Расположение датчика распредвала в двигателе Пежо 406 может быть разным в зависимости от модификации двигателя. Обычно он располагается сбоку блока цилиндров, ближе к передней части автомобиля.

Для доступа к датчику распредвала необходимо выполнить следующие шаги:

Шаг 1: Отсоединение аккумуляторной батареи

Перед началом работ по замене датчика распредвала, сначала отсоедините отрицательный клеммный зажим аккумуляторной батареи. Это предотвратит случайное возникновение короткого замыкания и повреждение электрических компонентов.

Шаг 2: Отсоединение электрического соединения

С помощью отвертки аккуратно удалите электрическое соединение, которое идет к датчику распредвала. Внимательно отсоедините все соединения и убедитесь, что провода не повреждены.

Шаг 3: Снятие фиксирующих болтов

Используя подходящий инструмент, снимите фиксирующие болты, которые крепят датчик распредвала к головке блока цилиндров. Осторожно снимите датчик с двигателя.

После выполнения этих шагов, датчик распредвала будет доступен для проверки или замены. Помните, что перед заменой датчика необходимо убедиться в том, что причиной неисправности является именно датчик, а не другие компоненты системы управления двигателем.

Установка датчика распредвала Пежо 406: пошаговая инструкция

Перед началом работы убедитесь, что у вас есть все необходимые инструменты, запасные детали и выключите зажигание.

1. Откройте капот и найдите датчик распредвала на двигателе Пежо 406. Обычно он располагается рядом с ремнем ГРМ и имеет провода, подключенные к нему.
2. Отсоедините провода от датчика распредвала, аккуратно отжав соединительные зажимы. Запишите порядок подключения проводов для удобства при последующей установке.
3. Отверните крепежные болты, которыми датчик распредвала прикреплен к двигателю. Снимите датчик с двигателя вместе со всеми прокладками.
4. Очистите место установки нового датчика распредвала и установите его на том же месте, используя новые прокладки. Затяните крепежные болты, но не перетягивайте их, чтобы не повредить датчик и его крепления.
5. Подключите провода к новому датчику распредвала в том же порядке, как они были подключены к старому датчику. Убедитесь, что провода надежно закреплены с помощью соединительных зажимов.
6. Проверьте, что датчик распредвала правильно установлен и надежно закреплен. Убедитесь, что все провода подключены правильно и нигде не провисают.
7. Подключите зажигание и запустите двигатель. Убедитесь, что двигатель работает плавно и без посторонних шумов. Если все работает исправно, закройте капот и завершите процесс установки датчика распредвала на Пежо 406.

В случае возникновения проблем или неполадок после установки датчика распредвала рекомендуется обратиться к специалистам или автосервису для диагностики и ремонта.

Схема подключения датчика распредвала Пежо 406 к электрической системе

Датчик распредвала играет важную роль в работе двигателя автомобиля Пежо 406, и его подключение к электрической системе должно быть выполнено правильно. В этом разделе мы рассмотрим основные моменты схемы подключения данного датчика.

Положение датчика распредвала

Датчик распредвала на автомобиле Пежо 406 расположен на верхней части двигателя, в непосредственной близости к ремню ГРМ. Обычно он устанавливается на передней стороне двигателя, над приводом генератора или на блоке цилиндров.

Схема подключения датчика распредвала

Для подключения датчика распредвала Пежо 406 к электрической системе необходимо выполнить следующие шаги:

1. Найдите разъем, к которому подключается датчик распредвала. Обычно это штатный разъем, который расположен рядом с датчиком.
2. Снимите защитный колпачок с разъема и отсоедините разъем от датчика.
3. Внимательно изучите схему подключения, указанную в технической документации автомобиля или на самом разъеме.
4. Соотнесите контакты на разъеме с клеммами датчика и правильным порядком подключения.
5. Постепенно вставьте разъем обратно в датчик, убедившись, что он вошел на место и надежно зафиксирован.
6. Установите защитный колпачок на разъем, чтобы надежно закрыть и зафиксировать подключение.

После выполнения этих шагов датчик распредвала должен быть подключен к электрической системе Пежо 406 правильным образом. Рекомендуется также проверить работу датчика после подключения, чтобы убедиться в его исправности и корректной работе.

Как найти и достать датчик распредвала Пежо 406

Поиск датчика распредвала

Датчик распредвала в Пежо 406 расположен вблизи коленчатого вала двигателя. Чтобы найти его, вам понадобится поднять автомобиль и осмотреть его снизу.

Предварительно выключите зажигание и отсоедините провод датчика, чтобы избежать возможных повреждений электроники. Затем определите местонахождение корпуса маслоприемника двигателя, который обычно находится сзади двигателя. Снимите крышку корпуса маслоприемника с помощью отвертки или специального инструмента в зависимости от модели автомобиля.

После снятия крышки вы обнаружите датчик расположенный внутри корпуса маслоприемника. Обычно это небольшое устройство, которое крепится одной или несколькими болтами. Также важно помнить, что местонахождение датчика может варьироваться в зависимости от модели и года выпуска автомобиля.

Доставка датчика распредвала

После того, как вы обнаружили датчик распредвала, вам необходимо достать его. Для этого вам может потребоваться специальный инструмент, например, трещотка или гибкая головка, чтобы снять болты крепления. Отвертка также может быть полезна для снятия проводов или других элементов, которые мешают достать датчик.

Осторожно выньте датчик распредвала и убедитесь, что он не поврежден или загрязнен. Если датчик нуждается в замене, убедитесь, что новый датчик подходит по модели и году выпуска вашего автомобиля. Возможно, вам потребуется помощь профессионала для установки нового датчика.

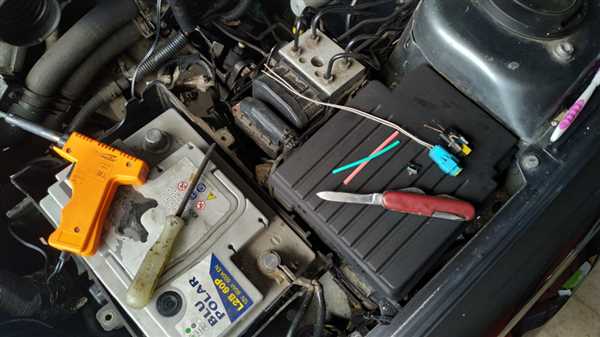

Передняя часть двигателя Пежо 406: местонахождение датчика распредвала

На двигателях Пежо 406, выпускаемых до 1999 года, датчик распредвала находится на передней части двигателя, на самой верхней части блока цилиндров. Обычно его можно найти у переднего распредвала, между двумя впускными клапанами. Датчик представляет собой маленькое устройство, выступающее из блока цилиндров и имеющее электрические контакты.

Для доступа к датчику распредвала необходимо снять некоторые детали передней части двигателя. В первую очередь следует снять защитную крышку двигателя и отсоединить провода, подключенные к датчику. Затем, используя специальные инструменты, необходимо ослабить крепления датчика и аккуратно извлечь его из блока цилиндров.

Схема установки датчика распредвала на двигателе Пежо 406

Установка датчика распредвала производится в обратной последовательности. Перед установкой следует убедиться в отсутствии повреждений на контактах датчика и очистить их при необходимости. Затем датчик устанавливается в блок цилиндров, надежно закрепляется и подсоединяется к проводам.

При установке датчика необходимо обратить внимание на правильное выравнивание его с блоком цилиндров, чтобы избежать перекоса и неисправности в работе системы зажигания. После установки следует затянуть крепления датчика с необходимым усилием, чтобы исключить его отслоение от блока цилиндров.

Важно отметить, что при работе с датчиком распредвала необходимо соблюдать меры предосторожности и следовать инструкциям производителя автомобиля Пежо 406. В случае возникновения сложностей или сомнений, рекомендуется обратиться к специалисту или использовать руководство по эксплуатации автомобиля.

Демонтаж и установка датчика распредвала Пежо 406: пошаговая инструкция

Необходимые инструменты

• Гаечный ключ или торцовый ключ
• Отвертка
• Монтажное кольцо
• Щуп

Порядок действий

1. Откройте капот автомобиля и отсоедините клемму отрицательного контакта аккумулятора, чтобы предотвратить случайное замыкание.
2. Найдите датчик распредвала. Обычно он находится на задней стороне двигателя, недалеко от блока цилиндров.
3. С помощью гаечного или торцового ключа аккуратно отверните крепежные болты датчика распредвала.
4. Осторожно выньте датчик из места установки.
5. Осмотрите датчик на предмет повреждений или износа. Если он поврежден, замените его на новый.
6. Промойте установочное место датчика распредвала от грязи и масла.
7. Установите новый датчик распредвала в место, откуда вынули старый. Убедитесь, что он плотно прилегает и не имеет зазоров.
8. Закрепите датчик распредвала с помощью крепежных болтов, плотно затянув их.
9. Подсоедините клемму отрицательного контакта аккумулятора.

После завершения этих действий датчик распредвала Пежо 406 будет полностью установлен и готов к работе. Рекомендуется проверить его работоспособность, запустив двигатель автомобиля.

Как проверить работу датчика распредвала Peugeot 406

Для проверки работы датчика распредвала Пежо 406 необходимо выполнить следующие шаги:

Важно помнить, что проверка датчика распредвала должна проводиться только при выключенном двигателе и охлажденной системе. Будьте осторожны и соблюдайте все меры предосторожности при работе с двигателем Peugeot 406.
