Замена помпы охлаждения двигателя является важной процедурой для обеспечения эффективной работы автомобиля. На Тойота Королла 120 кузов замена помпы может потребоваться при возникновении утечек, шума или перегрева двигателя. В данной статье предоставлено подробное руководство с фото и видео, которые помогут вам выполнить эту процедуру самостоятельно.
Перед тем как начать замену помпы, необходимо обеспечить все необходимые инструменты и запчасти. Вам понадобятся ключи, отвертки, специальный ключ для снятия ремня, новая помпа охлаждения, новые прокладки и охлаждающая жидкость. Убедитесь, что вы приобрели запчасти, соответствующие модели вашей Тойота Королла кузова 120.
Замена помпы начинается с подготовительных работ. Сначала нужно выключить двигатель, остудить двигатель и снять аккумулятор. Затем следует снять ручку переключения передач и консоль передач, чтобы получить доступ к помпе охлаждения. Далее необходимо снять приводный ремень, осторожно отвернуть болты крепления помпы и снять старую помпу с двигателя.
Важно помнить: при снятии старой помпы обратите внимание на ее положение и ориентацию, чтобы правильно установить новую помпу. Также необходимо осмотреть поверхность монтажного гнезда и удалить любые остатки старой прокладки.
После снятия старой помпы следует установить новую помпу охлаждения. Убедитесь, что новая помпа имеет правильную ориентацию и прокладки на месте. Затем затяните болты крепления помпы согласно указаниям производителя. После установки помпы не забудьте снова установить приводный ремень и затянуть его с помощью специального ключа.
Заключительным шагом замены помпы является заполнение системы охлаждения охлаждающей жидкостью. Убедитесь, что вы используете правильную охлаждающую жидкость и что система охлаждения полностью заполнена. После этого можно установить аккумулятор, ручку переключения передач и консоль передач.
Поздравляю, вы успешно заменили помпу на Тойота Королла 120 кузов! Рекомендуется проверить систему охлаждения на наличие утечек и перегрева после замены помпы. Если у вас возникнут затруднения, просмотрите подробное руководство с фотографиями и видео, чтобы убедиться, что вы выполнили все действия правильно.
Как заменить помпу на Тойота Королла 120 кузов
Шаг 1: Подготовка
Перед началом работы необходимо убедиться, что двигатель полностью остыл. Откройте капот и отсоедините отрицательный клеммный зажим аккумулятора, чтобы предотвратить случайное возникновение электрических разрядов.
Шаг 2: Слив охлаждающей жидкости
Расположите под автомобилем емкость, чтобы собрать старую охлаждающую жидкость. Откройте кран слива на радиаторе и осторожно слейте весь объем охлаждающей жидкости.

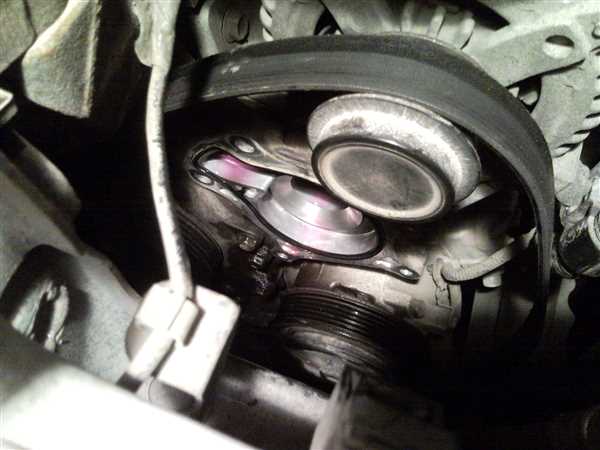

Шаг 3: Снятие ремня привода помпы
Используя ременный ключ или тягу, ослабьте натяжение ремня привода помпы. Снимите ремень с шкива помпы и осторожно снимите его с двигателя.
Шаг 4: Снятие вентиляционной трубки с блока цилиндров
Отсоедините вентиляционную трубку от блока цилиндров двигателя. Отверните крепежные винты на трубке и снимите ее с блока цилиндров.
Шаг 5: Снятие ремня времени двигателя
Снятие ремня времени двигателя является необходимым для дальнейшей замены помпы. Для этого отверните крепежные винты на натяжителе ремня и ослабьте натяжение ремня. Снимите ремень с шкива помпы.

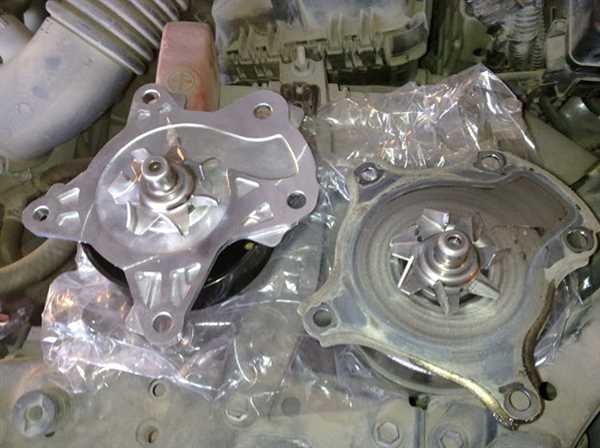

Шаг 6: Снятие помпы
Отверните крепежные винты, которыми помпа прикреплена к двигателю. Осторожно снимите помпу и убедитесь, что все крепежные отверстия и поверхность двигателя чисты и свободны от грязи и старого герметика.
Шаг 7: Установка новой помпы
Поставьте новую помпу на место и закрепите ее при помощи крепежных винтов. Убедитесь, что помпа плотно прилегает к поверхности двигателя.
Шаг 8: Установка ремня времени двигателя
Установите ремень времени двигателя на шкив помпы и другие шкивы двигателя согласно руководству по ремонту. Затяните болты крепления натяжителя ремня и проверьте натяжение ремня.
Шаг 9: Установка ремня привода помпы
Основываясь на маркировке на двигателе, установите ремень привода помпы на шкивы двигателя и натяните его, используя ременный ключ или тягу. Убедитесь, что ремень правильно натянут и не соскальзывает с шкивов.
Шаг 10: Установка вентиляционной трубки
Установите вентиляционную трубку на блок цилиндров и закрепите ее при помощи крепежных винтов. Обратите внимание на правильное соединение трубки с блоком цилиндров, чтобы предотвратить утечку воздуха.
Шаг 11: Залив новой охлаждающей жидкости
Откройте бачок охлаждающей жидкости и аккуратно налейте новую охлаждающую жидкость до указанного уровня. Убедитесь, что бачок закрыт и надежно закреплен.
После завершения всех шагов проверьте, что все детали правильно установлены и закреплены. Заведите двигатель и убедитесь в его нормальной работе. Проверьте, нет ли утечек охлаждающей жидкости и что температура двигателя остается в норме.
Не забывайте следовать инструкциям руководства по эксплуатации автомобиля и консультироваться с профессионалами при необходимости. Замена помпы на Тойота Королла 120 кузов может быть сложной процедурой, и неправильная установка может привести к неисправностям двигателя.
Подготовка инструментов
Перед началом работы необходимо подготовить несколько инструментов и материалов:
- Гаечный ключ или торцовые ключи подходящего размера для откручивания крепежных болтов и гаек;
- Отвертки разного типа и размера для снятия элементов и разъединения проводов;
- Монтажная лента или дополнительные уплотнители для герметизации соединений;
- Набор для сборки и разборки резиновых уплотнений и сальников;
- Антифрикционная смазка или специальное масло для смазывания подшипников;
- Чистящие средства для очистки поверхностей и деталей;
- Приспособление для слива остаточной жидкости из системы охлаждения;
- Новая помпа с прокладкой или крепежными элементами, если они не поставляются в комплекте;
- Руководство по ремонту и техническому обслуживанию автомобиля с описанием процесса замены помпы.
Убедитесь в наличии всех необходимых инструментов и материалов перед началом работы, чтобы избежать задержек и неудобств в процессе.
Поднятие автомобиля и удаление ремня привода помпы
Перед началом замены помпы на Тойота Королла 120 кузов необходимо поднять автомобиль и удалить ремень привода помпы, чтобы получить доступ к самой помпе.
Для начала, установите автомобиль на подъемник или используйте гидравлический домкрат для поднятия передней части автомобиля. Убедитесь, что автомобиль находится на ровной и прочной поверхности.
После того, как автомобиль поднят, необходимо зафиксировать его с помощью домкратных подставок или специальных устройств для фиксации.
Теперь можно приступить к удалению ремня привода помпы. Для этого необходимо натянуть ремень и удерживать его в этом положении. После этого, используя специальный инструмент или рожковый ключ, ослабьте натяжитель ремня и снимите его с шкивов приводящих роликов.
После снятия ремня привода помпы, ослабьте натяжитель и снимите его с автомобиля.
Теперь автомобиль подготовлен для дальнейшей замены помпы. Осталось только снять приводной ремень и начать процесс замены помпы.
Слив охлаждающей жидкости
Прежде чем заменять помпу на Тойоте Королле 120 кузов, необходимо сначала слив охлаждающую жидкость из системы охлаждения. Это сделано для предотвращения выплеска жидкости при демонтаже помпы. Вот пошаговая инструкция по сливу охлаждающей жидкости:
| Шаг | Описание | Фото |
|---|---|---|
| 1 | Подготовьте поддон или емкость для сбора охлаждающей жидкости. |  |
| 2 | Откройте капот автомобиля. |  |
| 3 | Найдите радиатор и расположите его сливной пробкой. |  |
| 4 | Осторожно отверните сливную пробку, используя подходящий инструмент. |  |
| 5 | Проверьте, что поддон находится под сливным отверстием и жидкость начинает сливаться. |  |
| 6 | Подождите, пока вся охлаждающая жидкость вытечет из системы охлаждения. |  |
| 7 | Когда вы уже не видите выпускания жидкости, завинтите сливную пробку обратно. |  |
| 8 | Слив охлаждающей жидкости завершен. |  |
Теперь, когда охлаждающая жидкость была слита, вы можете начать замену помпы на вашей Тойоте Королле 120 кузов по подробной инструкции.
Демонтаж нижнего и верхнего радиаторных шлангов
Перед началом замены помпы необходимо снять нижний и верхний радиаторные шланги, чтобы получить доступ к помпе. В этом разделе мы расскажем, как правильно снять данные шланги.
Подготовка к демонтажу
1. Поднимите переднюю часть автомобиля, установив его на подставки или использовав гидравлический домкрат.
2. Отверните крышку расширительного бачка охлаждающей жидкости, чтобы снять давление.
Снятие нижнего радиаторного шланга
1. Разместите под радиатором емкость для сбора остатков охлаждающей жидкости.
2. С помощью плоскогубцев сжимайте хомут, который закрепляет нижний радиаторный шланг на стороне радиатора.
3. С помощью отвертки аккуратно разъедините нижний шланг от радиатора и дайте остаточной жидкости стечь в емкость.
Снятие верхнего радиаторного шланга
1. Аналогичным образом, с помощью плоскогубцев сожмите хомут, который закрепляет верхний радиаторный шланг на стороне радиатора.
2. Осторожно отсоедините верхний радиаторный шланг от радиатора с помощью отвертки, убедившись, что остаточной жидкости нет.
Теперь нижний и верхний радиаторные шланги успешно сняты, и вы готовы перейти к следующему этапу — замене помпы на Тойота Королла 120 кузов. Не забудьте проверить состояние шлангов перед установкой новых и очистить их при необходимости.
| Инструменты, необходимые для демонтажа радиаторных шлангов: |
|---|
| — Гидравлический домкрат или подставки |
| — Плоскогубцы |
| — Отвертка |
| — Емкость для сбора остатков охлаждающей жидкости |
Снятие охлаждения двигателя и других деталей
Перед началом замены помпы на Тойота Королла 120 кузов необходимо снять охлаждение двигателя и другие соответствующие детали. Это позволит обеспечить доступ к помпе и снизить риск повреждения при работе.
Шаг 1: Отсоединение подключений охлаждения
Прежде чем продолжить, убедитесь, что двигатель остывший. Затем следуйте этим шагам:
- Отсоедините отсекатель охлаждаемого воздуха, чтобы получить доступ к радиатору.
- Удалите резиновый шланг, подключенный к радиатору, используя плоскогубцы.
- Отсоедините дополнительные шланги, подключенные к охлаждающей системе, и установите их в сторону.
Шаг 2: Снятие облицовки двигателя
Для доступа к помпе вы должны снять облицовку двигателя. Это может потребовать следующих действий:
- Отсоедините провода от аккумулятора, чтобы предотвратить короткое замыкание.
- Отсоедините крепление датчика температуры воздуха, если это необходимо.
- Снимите болты, крепящие облицовку двигателя, и установите их в сторону. Внимательно отодвиньте облицовку, чтобы не повредить ее.
Шаг 3: Снятие ременного привода вентилятора
Для доступа к помпе требуется снятие ременного привода вентилятора. Это можно сделать следующим образом:
- Снять пластину, покрывающую ременной привод вентилятора.
- Используя специальный инструмент или гаечный ключ, ослабьте натяжитель ремня и снимите его с ручек.
- Снимите ремень с ручек вентилятора и установите его в сторону.
Как только вы выполните эти шаги, охлаждение двигателя и другие детали будут сняты, и вы сможете приступить к замене помпы на Тойота Королла 120 кузов.
| Необходимые инструменты: | Материалы: |
|---|---|
| Плоскогубцы | Новая помпа |
| Гаечный ключ | Антифриз |
| Специальный инструмент для натяжителя ремня | Прокладка |
Откручивание болтов и снятие помпы
Перед началом работ необходимо убедиться, что двигатель полностью остыл. Это важно, чтобы избежать возможных ожогов от горячей жидкости. Приступим к снятию помпы:
- Слейте охлаждающую жидкость из системы охлаждения при помощи дренажного крана или открыв обратный клапан радиатора.
- Отсоедините от аккумулятора отрицательный терминал, чтобы исключить возможность короткого замыкания.
- Снимите передний колесный диск с правой стороны автомобиля, используя специальный ключ.
- Открутите болты крепления нижней части переднего бампера и удалите его.
- Отсоедините проводку от датчика холостого хода и отсоедините шланги от помпы.
- Открутите болты, крепящие помпу к двигателю, используя подходящий ключ или гаечный ключ.
- Аккуратно снимите помпу с двигателя, обращая внимание на места крепления и провода.
После снятия помпы рекомендуется проверить ее состояние и при необходимости заменить изношенные или поврежденные детали. Также рекомендуется очистить поверхность монтажа и нанести тонкий слой герметика перед установкой новой помпы.
Очистка поверхности и установка новой помпы
Прежде чем установить новую помпу на вашу Тойоту Короллу 120 кузов, необходимо правильно очистить поверхность, где будет расположена помпа. Это необходимо для обеспечения надежной и герметичной установки нового компонента.
Вот несколько простых шагов, которые нужно выполнить:
- Приподнимите переднюю часть автомобиля и зафиксируйте ее надежно.
- Найдите помпу на двигателе. Она обычно расположена возле радиатора.
- Очистите поверхность вокруг помпы с помощью мягкой щетки или тряпки. Убедитесь, что отсутствуют грязь, масло или другие загрязнения.
- Проверьте состояние прокладки между помпой и двигателем. Если она повреждена или изношена, замените ее перед установкой новой помпы.
- Осмотрите новую помпу и убедитесь, что она правильного размера и соответствует оригинальной.
- Нанесите тонкий слой герметика на поверхность помпы, которая будет контактировать с двигателем.
- Аккуратно установите новую помпу на свое место. Убедитесь, что она плотно прилегает к поверхности двигателя.
- Затяните болты крепления помпы согласно рекомендациям производителя автомобиля.
- Проверьте, несколько раз вращается ли новая помпа свободно. Убедитесь, что она не заедает и не создает неприятных звуков.
После выполнения всех этих шагов, вы можете быть уверены в правильной установке новой помпы на вашей Тойоте Королле 120 кузов. Помните, что правильная установка и обслуживание помпы могут значительно продлить срок службы двигателя вашего автомобиля.
Установка охлаждения двигателя и других деталей
При замене помпы на Тойота Королла 120 кузов необходимо также установить систему охлаждения двигателя и другие детали. В данном разделе мы рассмотрим этот процесс подробно.
Шаг 1: Перед установкой помпы необходимо осмотреть систему охлаждения и заменить все неисправные или изношенные детали. Это включает в себя радиатор, термостат, шланги и прокладки.
Шаг 2: Установите новую помпу на место старой. Убедитесь, что она правильно соответствует всем креплениям и установочным отверстиям.
Шаг 3: Прикрепите шланги системы охлаждения к помпе и затяните их зажимы так, чтобы они были надежно закреплены.
Шаг 4: Проверьте, что все охлаждающие жидкости и масла добавлены в соответствующие резервуары. Также убедитесь, что система охлаждения не имеет утечек.
Примечание: перед запуском двигателя после замены помпы, рекомендуется прокрутить коленвал несколько раз вручную, чтобы проверить правильную работу новой помпы.
После завершения установки, рекомендуется провести тестовый пробег для проверки надежности и эффективности работы системы охлаждения и новой помпы.
Установка охлаждения двигателя и других деталей является важным этапом при замене помпы на Тойота Королла 120 кузов. Следуйте данным инструкциям, чтобы убедиться в правильной установке и надежной работе системы охлаждения вашего автомобиля.
Установка нижнего и верхнего радиаторных шлангов
При замене помпы на Тойота Королла 120 кузов также рекомендуется проверить состояние и при необходимости заменить нижний и верхний радиаторные шланги. Установка новых шлангов обеспечит более надежное и эффективное охлаждение двигателя.
Нижний радиаторный шланг
1. Откройте капот и найдите нижний конец радиаторного шланга, который подключен к помпе системы охлаждения.
2. Сжимая клипсу на шланге, аккуратно отсоедините его от помпы. Убедитесь, что в шланге нет остатков охлаждающей жидкости.
3. Установите новый нижний радиаторный шланг, гарантируя надежную фиксацию. Убедитесь, что клипса шланга находится в правильном положении.
4. Проверьте, нет ли утечек жидкости после установки шланга. При необходимости, подтяните клипсу для герметичного соединения.
Верхний радиаторный шланг
1. Найдите верхний конец радиаторного шланга, который подключен к радиатору.
2. Отсоедините шланг от радиатора, сжимая клипсу и аккуратно вынимая шланг из соединения. Учтите, что в шланге может быть остаток охлаждающей жидкости.
3. Установите новый верхний радиаторный шланг, проверив его правильное положение и надежную фиксацию.
4. Обязательно проверьте, чтобы не было утечек после установки шланга.
После установки нижнего и верхнего радиаторных шлангов, обязательно заполните систему охлаждения охлаждающей жидкостью, согласно руководству по эксплуатации.
Будьте внимательны и следите за состоянием радиаторных шлангов, чтобы вовремя заменить их при необходимости.
Заливка охлаждающей жидкости
После замены помпы важно правильно заполнить систему охлаждения охлаждающей жидкостью. Вот пошаговая инструкция:
| Шаг 1 | Поставьте автомобиль на ровную поверхность и ожидайте, пока двигатель полностью остынет. Никогда не открывайте крышку расширительного бачка, когда двигатель горячий, чтобы избежать ожогов. |
| Шаг 2 | Откройте капот и найдите расширительный бачок, он обычно расположен возле радиатора. Отверните крышку расширительного бачка, чтобы снизить давление в системе. |
| Шаг 3 | Проверьте уровень охлаждающей жидкости в расширительном бачке. Для этого воспользуйтесь шкалой на стенке бачка или специальной пробкой для проверки уровня. Уровень должен быть между минимальным и максимальным значениями. |
| Шаг 4 | Если уровень охлаждающей жидкости ниже минимальной отметки, долейте свежую охлаждающую жидкость в бачок до правильного уровня. Используйте ту же марку и тип жидкости, которая была использована ранее. |
| Шаг 5 | Наденьте крышку расширительного бачка обратно и закрутите ее плотно, но не перетягивайте. |
| Шаг 6 | Заведите двигатель и дайте ему поработать несколько минут. Внимательно наблюдайте за уровнем охлаждающей жидкости в расширительном бачке. Если уровень опускается, добавьте еще немного жидкости до правильного уровня. |
| Шаг 7 | Проверьте наличие утечек охлаждающей жидкости под автомобилем и около радиатора. Убедитесь, что все соединения плотно закреплены. |
После проведения всех этих шагов вы можете быть уверены, что система охлаждения работает правильно и ваш автомобиль готов к эксплуатации.
Заводской запуск двигателя и проверка работоспособности
После установки новой помпы в автомобиле Toyota Corolla 120, необходимо выполнить заводской запуск двигателя и проверить его работоспособность. В этом разделе мы опишем шаги, которые нужно предпринять для успешной процедуры запуска.
1. Убедитесь, что все компоненты и шланги, связанные с помпой, были правильно установлены и зафиксированы.
2. Проверьте уровень охлаждающей жидкости в системе. Уровень должен быть на максимальной отметке на расширительном бачке.
3. Установите ключ зажигания в замок и включите панель приборов. Убедитесь, что все индикаторы работают и не горят ошибочно.
4. Поверните ключ зажигания в положение Заводка и удерживайте его в течение нескольких секунд, пока двигатель не запустится. Обратите внимание на звуки и вибрации, которые свидетельствуют о правильной работе двигателя.
5. Когда двигатель запустится, внимательно прослушайте звуки в районе помпы и системы охлаждения. Обратите внимание на наличие посторонних шумов или утечек. Если вы заметите что-либо подозрительное, немедленно остановите двигатель и проверьте причину неисправности.
6. После заводской прогревки двигателя, проверьте температуру охлаждающей жидкости при помощи специального термометра. У температуры должен быть нормализованный показатель в пределах рабочего диапазона.
Важно помнить, что неправильная установка помпы или неисправность системы охлаждения могут привести к серьезным проблемам с двигателем. Если вы не уверены в своих навыках, рекомендуем обратиться к специалистам для проведения процедуры установки и проверки.
