Функционирование автомобилей современного класса стало возможным благодаря наличию сложных электронных систем, контролирующих и регулирующих работу каждой детали. В связи с этим возникла необходимость в постоянном мониторинге и диагностировании авто. У автомобиля ВАЗ 2131 Нива также есть диагностический разъем, предназначенный для подключения специального оборудования и проведения диагностики.
Главная задача диагностического разъема Нива 2131 — предоставить возможность специалистам быстро и без особых сложностей получить доступ к электронным системам автомобиля для проведения диагностики, проверки состояния, чтения ошибок и других манипуляций. Доступ к диагностическому разъему обеспечивает специальный диагностический кабель, который подключается к нему и затем к диагностическому оборудованию.
Диагностический разъем Нива 2131 находится под рулем слева. Он расположен уровнем с правым коленом водителя. Сам разъем выглядит как небольшой квадратный корпус, в котором есть несколько дырочек. Таким образом, его можно легко опознать и подключить к нему диагностический кабель без особых сложностей.
Диагностический разъем Нива 2131:
Основная функция диагностического разъема заключается в возможности чтения и сброса ошибок, а также мониторинга параметров работы различных систем автомобиля. С его помощью можно производить диагностику двигателя, трансмиссии, тормозной системы и других систем автомобиля.
Для подключения диагностического сканера к разъему Нива 2131 необходимо использовать специальный кабель, который должен быть совместим с этим типом разъема. Кабель подключается к разъему на автомобиле, а другой его конец – к сканеру. После подключения, сканер считывает данные с разных систем автомобиля и отображает их на экране.
Важно отметить, что для работы с диагностическим разъемом Нива 2131 потребуется диагностический сканер, который обычно предоставляется специалистами автосервиса. С помощью сканера можно проводить различные виды диагностики, включая проверку работы датчиков, клапанов, систем зажигания и многих других.
Использование диагностического разъема Нива 2131 является очень удобным и эффективным способом диагностики и обслуживания автомобиля. Он позволяет быстро определить неисправности и проблемы в различных системах автомобиля, что способствует быстрому и качественному их устранению.
Местонахождение и особенности
Для того чтобы найти разъем, необходимо пройти водителю на заднюю часть салона и поднять коврик. Разъем будет находиться рядом со штекером основной электропроводки.

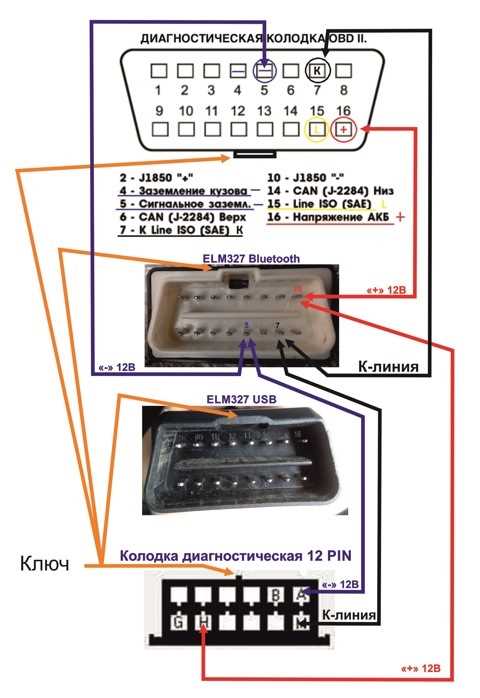

Схема подключения диагностического разъема Нива 2131 представлена в таблице ниже:
| Цвет провода | Функция |
|---|---|
| Красный | Плюс питания |
| Черный | Масса |
| Желтый | Линия данных |
| Зеленый | Контрольная лампа |
Особенностью диагностического разъема Нива 2131 является его простота в использовании. Для подключения диагностического сканера достаточно вставить его штекер в разъем. Благодаря этому, любой владелец автомобиля сможет самостоятельно провести простую диагностику системы и устранить некоторые проблемы.
Схема подключения и его значимость
Основной компонент диагностического разъема Нива 2131 – это 16-контактный OBD-II разъем, который располагается в кабине автомобиля. Этот разъем имеет свою собственную схему подключения, состоящую из 16 контактов с определенными функциями. Каждый контакт отвечает за передачу определенных сигналов и данных, которые могут быть использованы при диагностике автомобиля.
Использование схемы подключения диагностического разъема Нива 2131 очень важно для тех, кто проводит диагностику автомобиля или самостоятельно осуществляет его ремонт. С помощью схемы подключения можно определить, какой контакт отвечает за какую функцию, и правильно подключить диагностическое оборудование или сканер. Неправильное подключение может привести к некорректной работе оборудования и даже к повреждению систем автомобиля.
Основные функции контактов диагностического разъема Нива 2131:
- Контакт №4 – +12V (постоянное напряжение).
- Контакт №5 – GND (заземление).
- Контакт №6 – CAN-H (управление сетью CAN высокого уровня).
- Контакт №7 – K-Line (связь с блоком управления двигателем).
- Контакт №16 – +BAT (постоянное напряжение).
Кроме указанных функций, остальные контакты служат для передачи дополнительной информации, связанной с функциональными системами автомобиля, и могут отличаться в разных моделях автомобиля.
Важно помнить: перед подключением диагностического оборудования или сканера к диагностическому разъему Нива 2131 необходимо отключить зажигание автомобиля и дождаться полной разрядки электрической системы, чтобы избежать возможных повреждений оборудования и автомобиля.
Функции и возможности диагностического разъема
Диагностический разъем на автомобиле Нива 2131 имеет целый ряд функций и возможностей, которые позволяют производить диагностику различных систем и компонентов автомобиля. В данной статье мы рассмотрим основные функции и возможности данного разъема.
1. Чтение ошибок и кодов неисправностей
Одной из основных функций диагностического разъема является возможность чтения ошибок и кодов неисправностей, которые могут возникать в различных системах автомобиля. Подключив специальное диагностическое устройство к разъему, можно получить подробную информацию о возникшей неисправности и определить, какую систему или компонент необходимо проверить или заменить.
2. Мониторинг различных параметров
Диагностический разъем также позволяет мониторить различные параметры работы автомобиля, такие как скорость, температура двигателя, уровень топлива и другие. Это позволяет в реальном времени отслеживать работу системы и узнавать о возможных проблемах или неисправностях на ранней стадии.
3. Установка параметров
С помощью диагностического разъема можно также устанавливать различные параметры работы автомобиля. Например, можно изменить настройки системы зажигания, топливной системы или других компонентов в соответствии с требованиями и предпочтениями владельца автомобиля.
Использование диагностического разъема на автомобиле Нива 2131 позволяет значительно упростить процесс диагностики и обслуживания автомобиля, а также повысить его надежность и долговечность. Это особенно полезно для специалистов, занимающихся ремонтом и обслуживанием данной модели автомобиля.
Типы диагностических разъемов на Ниве 2131
На Ниве 2131 существует несколько типов диагностических разъемов, которые позволяют подключать различные приборы для проведения диагностики автомобиля. Рассмотрим основные типы разъемов и их особенности:
1. OBD-II разъем
OBD-II — это стандартный диагностический разъем, который используется практически на всех современных автомобилях. На Ниве 2131 он находится под рулем, справа от рулевой колонки. Через этот разъем можно подключить диагностический сканер или другое устройство для считывания информации об ошибках автомобиля. OBD-II разъем на Ниве 2131 имеет 16 контактов.
2. Разъем АВЛ
Разъем АВЛ (анализ вибрационного спектра) предназначен для подключения специализированных устройств, которые анализируют вибрационное состояние двигателя. Он находится на двигателе Нивы 2131 и имеет различное количество контактов в зависимости от модификации. Подключаясь к разъему АВЛ, можно получить информацию о состоянии и работе двигателя, а также обнаружить возможные неисправности.
3. Разъем ABS
На Ниве 2131 также присутствует диагностический разъем для системы ABS (антиблокировочной системы). Он расположен вблизи блока управления ABS, который находится в пространстве под панелью приборов или фаркопом (в зависимости от комплектации). Через этот разъем можно подключить специализированный сканер, чтобы проверить работу и обнаружить возможные ошибки в системе ABS.
Используя эти различные типы диагностических разъемов на Ниве 2131, можно провести обширную диагностику автомобиля и выявить возможные неисправности или ошибки в различных системах. Важно помнить, что при работе с диагностическими устройствами необходимо соблюдать все предостережения и рекомендации производителя для безопасности и правильного использования.
Преимущества использования диагностического разъема
Использование диагностического разъема имеет ряд преимуществ, которые делают его необходимым инструментом для любого владельца автомобиля Нива 2131:
1. Универсальность и совместимость
Диагностический разъем Нива 2131 соответствует стандарту OBD-II, который является международным стандартом для диагностики автомобилей. Это означает, что разъем совместим с большинством диагностических сканеров и программных обеспечений, что обеспечивает его универсальность и доступность.
2. Доступ к информации
Подключение к диагностическому разъему позволяет получить доступ к электронной системе автомобиля и получить информацию о работе различных компонентов и модулей автомобиля. Это позволяет оперативно выявить и устранить неисправности, а также снизить затраты на ремонт и обслуживание.
Кроме того, подключение к диагностическому разъему позволяет считывать коды ошибок, которые могут возникать во время работы автомобиля. Это помогает быстро установить причину неисправности и принять необходимые меры для устранения проблемы.
3. Дополнительные функции
Диагностический разъем Нива 2131 предоставляет возможность не только читать информацию, но и производить различные настройки и проверки в автомобиле. Некоторые программы и сканеры позволяют производить кодирование и программирование некоторых компонентов, а также проводить тестирование и настройку различных систем автомобиля.
В целом, использование диагностического разъема на автомобиле Нива 2131 позволяет значительно упростить процесс диагностики и обслуживания автомобиля, а также сэкономить время и деньги. Это незаменимый инструмент для каждого владельца автомобиля Нива 2131.
Дополнительные аксессуары для диагностического разъема
Для эффективного использования диагностического разъема Нива 2131 можно приобрести различные дополнительные аксессуары, которые значительно расширят функциональность и возможности диагностики.
Кабели и адаптеры
Один из самых популярных аксессуаров для диагностического разъема – это кабели и адаптеры, позволяющие подключить его к различным устройствам или программам для диагностики. Например, с помощью кабеля OBD-II to USB можно подключить диагностический разъем к компьютеру и использовать специальное программное обеспечение для диагностики автомобиля. Также существуют адаптеры, которые позволяют подключить разъем к смартфонам или планшетам с помощью специальных приложений.
Сканеры и диагностические приборы
Другой важный аксессуар – это сканеры и диагностические приборы, которые подключаются к диагностическому разъему и позволяют получить подробную информацию о работе автомобиля. Сканеры могут считывать и анализировать ошибки, которые возникают в электронной системе управления, а также предоставлять данные о температуре двигателя, скорости, оборотах и других параметрах.
Также существуют диагностические приборы, которые позволяют проводить дополнительные проверки различных систем автомобиля, таких как система зажигания, топливная система, система охлаждения и другие.
Программное обеспечение
Для использования диагностического разъема Нива 2131, необходимо установить специальное программное обеспечение на устройство, с которым будет осуществляться подключение. Это может быть компьютер, смартфон или планшет. Существуют различные программы для диагностики автомобиля, которые позволяют считывать данные из электронной системы управления и проводить различные настройки. Некоторые программы дополнительно предоставляют функцию удаления ошибок и производят дополнительную диагностику различных систем автомобиля. Важно выбирать программное обеспечение, совместимое с диагностическим разъемом и подходящее для конкретной модели автомобиля.
| Аксессуар | Описание |
|---|---|
| Кабель OBD-II to USB | Позволяет подключить диагностический разъем к компьютеру для диагностики автомобиля. |
| Адаптер для смартфона | Позволяет подключить диагностический разъем к смартфону или планшету через специальные приложения для диагностики. |
| Сканер ошибок | Позволяет считывать и анализировать ошибки в электронной системе управления автомобилем. |
| Диагностический прибор | Позволяет провести дополнительные проверки различных систем автомобиля. |
| Программное обеспечение | Позволяет считывать данные из электронной системы управления и проводить различные настройки. |
Автомобильные сканеры для работы с диагностическим разъемом
Диагностический разъем Нива 2131 предоставляет возможность подключения автомобильного сканера для проведения диагностики автомобиля. Существуют различные модели сканеров, которые могут быть использованы для работы с данным разъемом.
1. Беспроводные сканеры
Одной из возможностей является использование беспроводных сканеров, которые подключаются к диагностическому разъему Нива 2131 с помощью Bluetooth или Wi-Fi. Это удобно, так как не требуется проводная связь между сканером и автомобилем. Беспроводные сканеры обычно совместимы с различными операционными системами, такими как iOS, Android или Windows.
2. Проводные сканеры
Другой вариант – использование проводных сканеров, которые подключаются к диагностическому разъему Нива 2131 с помощью специального кабеля. Проводные сканеры могут обладать большим функционалом и точностью по сравнению с беспроводными. Они также обычно совместимы с различными операционными системами и предоставляют возможность получать подробную информацию о состоянии автомобиля.
При выборе сканера для работы с диагностическим разъемом Нива 2131 необходимо учитывать его совместимость с автомобилем, функциональные возможности и требуемый уровень точности. Дополнительно стоит узнать о поддержке сканера производителями автомобилей и получить информацию о доступных обновлениях программного обеспечения. Правильный выбор сканера позволит эффективно выполнять диагностику автомобиля и обнаруживать возможные проблемы в его работе.
Руководство по использованию диагностического разъема
Местоположение диагностического разъема
Диагностический разъем на автомобиле Нива 2131 обычно расположен на приборной панели или под рулем, рядом с педалью газа. Он может быть скрыт за крышкой или сеткой, поэтому при поиске разъема следует обратить внимание на указатели и инструкции, указанные в руководстве по эксплуатации автомобиля.
Схема подключения
Для подключения диагностического сканера к разъему необходимо выполнить следующие действия:
- Найдите диагностический разъем на приборной панели или под рулем;
- Проверьте, чтобы разъем был свободным от преград и грязи;
- Вставьте разъем диагностического сканера в диагностический разъем автомобиля;
- Запустите диагностический сканер и следуйте указаниям на экране для чтения кодов ошибок или мониторинга параметров автомобиля.
Большинство диагностических сканеров имеют интуитивно понятный интерфейс и подробные инструкции, поэтому следуйте указаниям на экране и выполняйте действия согласно приведенной в руководстве по эксплуатации.
Особенности использования диагностического разъема на автомобиле Нива 2131 могут различаться в зависимости от модели и года выпуска автомобиля. Поэтому, перед использованием диагностического разъема, рекомендуется ознакомиться с руководством по эксплуатации и получить дополнительные сведения у дилера или производителя автомобиля.
Проверка и ремонт диагностического разъема
Диагностический разъем на автомобиле Нива 2131 играет важную роль при проведении технического обслуживания и диагностики. Он позволяет подключать специальный диагностический сканер для определения возможных ошибок и проблем в работе автомобиля.
Проверка диагностического разъема
Перед проведением проверки диагностического разъема необходимо убедиться, что автомобиль выключен и зажигание отключено. Затем можно приступать к следующим шагам:
- Визуально осмотрите разъем на наличие видимых повреждений, трещин или осыпания контактов.
- Осмотрите контакты внутри разъема на предмет ржавчины или загрязнений.
- С помощью тестера проверьте электрическую цепь разъема. Подключите одну из пробников тестера к постоянному питанию, а другую пробником проверьте каждый контакт разъема. Значение сопротивления должно быть близким к нулю.
- Если вы обнаружили повреждения или неисправности в диагностическом разъеме, требуется его замена или ремонт. В случае необходимости замены разъема, следует обратиться к сервисному центру или специалисту для проведения этой процедуры.
Ремонт диагностического разъема
При ремонте диагностического разъема нивы 2131 рекомендуется провести следующие действия:
- Снять разъем с автомобиля с помощью инструмента для демонтажа разъемов.
- Очистить контакты внутри разъема от ржавчины и загрязнений, используя специальные средства для очистки контактов.
- Проверить состояние проводов, прокладывающихся от разъема. Если обнаружены повреждения или обрывы проводов, их следует заменить.
- При необходимости заменить сам разъем на новый и подключить провода в соответствии с схемой подключения.
- Установить отремонтированный или замененный разъем на автомобиль.
После проведения ремонта рекомендуется проверить работу диагностического разъема с использованием специального сканера для подключения к автомобилю. При корректном подключении и исправной работе разъема, сканер должен успешно считать данные с автомобиля и отобразить возможные ошибки или проблемы, если они есть.
Теперь, зная основные шаги проверки и ремонта диагностического разъема Нива 2131, вы сможете самостоятельно произвести диагностику и устранение проблем, связанных с этим узлом вашего автомобиля.
Какие ошибки могут возникнуть при использовании диагностического разъема
При использовании диагностического разъема на Ниве 2131 могут возникать различные ошибки, связанные с подключением и интерпретацией полученных данных. Важно быть осторожным и внимательным во время работы с разъемом, чтобы избежать повреждения системы или неправильной диагностики.
Неправильное подключение разъема
Первая ошибка, которая может возникнуть, — неправильное подключение разъема. Некоторые пользователи могут попытаться подключить его к неправильному месту, что может привести к неправильной передаче данных или даже повреждению системы. Поэтому перед использованием разъема необходимо внимательно изучить схему подключения и убедиться, что он будет подключен к правильному месту.
Неисправность разъема
Еще одна возможная ошибка — неисправность самого разъема. Если разъем поврежден или имеет какие-либо дефекты, это может привести к сбоям в передаче данных или полной неработоспособности. Если при подключении разъема возникают проблемы, стоит проверить его на наличие повреждений или обратиться к специалисту для замены.
| Ошибки | Причины | Решения |
|---|---|---|
| Неправильная интерпретация данных | Это может быть связано с неправильной настройкой программы или ошибкой в интерпретации информации. | Проверьте настройки программы и убедитесь, что они соответствуют особенностям вашей модели Нивы 2131. Если ошибка не исчезает, возможно, требуется обновление программного обеспечения. |
| Недостаточное количество информации | Возможно, в вашей модели Нивы 2131 не все системы могут быть полностью диагностированы через диагностический разъем. | Проверьте техническую документацию на вашу модель и убедитесь, какие системы могут быть проверены через разъем. Возможно, вам потребуется использовать другие методы диагностики для полного обследования автомобиля. |
Важно понимать, что неправильное использование диагностического разъема может привести к негативным последствиям, поэтому всегда следуйте инструкциям и, при необходимости, обратитесь за помощью к профессионалам.
Советы по оптимальному использованию диагностического разъема Нива 2131
1. Правильное подключение
Перед использованием диагностического разъема Нива 2131 важно правильно подключить его к автомобилю. Разъем обычно находится под приборной панелью автомобиля. При подключении убедитесь, что разъем правильно вставлен и надежно зафиксирован. Неправильное подключение может привести к неправильной работе диагностики или даже повреждению разъема.
2. Использование специализированного оборудования
Для оптимального использования диагностического разъема Нива 2131 рекомендуется использовать специализированное оборудование, такое как сканеры или диагностические приборы. Это позволит проводить более точную и полную диагностику автомобиля, а также считывать дополнительную информацию, которая может быть полезна при обнаружении проблем.
3. Ознакомление с схемой подключения
Ознакомьтесь с схемой подключения диагностического разъема Нива 2131, чтобы знать, какие контакты отвечают за чтение ошибок или передачу данных. Это поможет вам правильно интерпретировать полученную информацию и проводить диагностику автомобиля более эффективно.
При использовании диагностического разъема Нива 2131 рекомендуется следовать указанным советам и инструкциям для достижения наилучших результатов диагностики автомобиля. Это поможет выявить и устранить проблемы с автомобилем, а также предотвратить возникновение новых проблем в будущем.
Защита диагностического разъема от несанкционированного доступа
Внешне диагностический разъем может быть закрыт колпачком или крышкой, которые предотвращают прямой доступ к разъему. Часто также используется фиксация разъема с помощью винта или замка, чтобы предотвратить его случайное разъединение или подключение.
ВАЖНО: При попытке подключить диагностическое устройство к диагностическому разъему Нива 2131, необходимо сначала удалить колпачок или открыть крышку разъема. В противном случае, разъем не будет доступен для использования.
Такие меры безопасности защищают разъем от случайного или нежелательного подключения, а также от попыток неавторизованного доступа к системе автомобиля. Это особенно важно, чтобы предотвратить вмешательство в работу электронных систем, которые могут привести к непредвиденным ошибкам или повреждению компонентов.
Обратите внимание: При работе с диагностическим разъемом Нива 2131 всегда следуйте инструкциям производителя автомобиля и используйте только санкционированные диагностические устройства. Несоблюдение этих рекомендаций может повлечь за собой негативные последствия для работы автомобиля.
