Фильтрацию рабочей жидкости иногда воспринимают как стандартную комплектующую: поставить фильтр и закрыть вопрос. Для гидростанции такой подход слишком грубый. Фильтрация связана с расходом, баком, режимом работы, доступом к обслуживанию и тем, насколько загрязнение влияет на аппаратуру и исполнительные механизмы.
Проектирование станции начинается с задачи оборудования. Если известны только давление и подача, но неизвестны цикл, место установки, условия обслуживания и тип управления, фильтрацию сложно согласовать осмысленно. Важно понимать, как станция будет работать каждый день, а не только какой насос в ней установлен.
На странице производителя можно найти подробнее о проектировании гидростанций состав и исполнение определяются после расчёта параметров и согласования гидросхемы а среди согласуемых пунктов прямо указаны бак фильтрация и тепловой режим.
Задача заказчика на первом этапе — передать сведения, которые помогают выбрать место фильтрации и обеспечить доступ к ней в реальной компоновке.
Фильтрация согласуется вместе с гидросхемой, баком и расположением узлов.
Почему фильтрация зависит от режима
В гидросистеме загрязнение переносится рабочей жидкостью. Чем интенсивнее цикл и чем больше переключений, тем важнее понимать, где задерживать частицы и как обслуживать фильтрующие элементы. При редких операциях и при непрерывной работе требования к доступности обслуживания могут отличаться.
Режим влияет и на тепловую картину. Фильтр создаёт сопротивление потоку, а станция должна сохранять работоспособность в заданном цикле. Поэтому фильтрацию рассматривают вместе с расходом, баком, тепловым режимом и компоновкой, а не как отдельную строку в закупочном списке.
Какие данные нужны
Для первичного согласования не обязательно знать все параметры жидкости и аппаратуры. Но нужно описать эксплуатацию достаточно предметно:
- назначение оборудования и характер рабочей среды;
- будет ли станция работать сериями, сменами или эпизодически;
- есть ли пыль, стружка, влажность или ограничения по месту установки;
- как часто персонал сможет обслуживать фильтр;
- где должен быть доступ к заливу, сливу и контролю уровня;
- требуется ли сохранить часть существующей гидролинии или бака.
Если станция заменяет старую, полезны фото фильтра, бака, подключений и места установки. Даже когда маркировка не читается, снимки помогают понять доступность и ограничения.

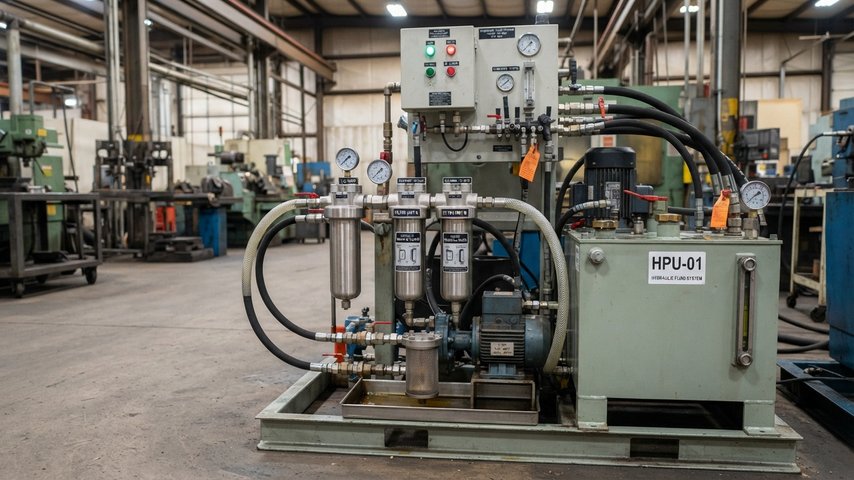

Бак и точки обслуживания должны быть доступны после установки станции.
Место фильтра в компоновке
Фильтр должен быть не только выбран, но и размещён так, чтобы его можно было обслуживать. Если элемент упирается в стенку или закрыт рукавами, плановая замена превращается в длительную остановку оборудования. Поэтому расположение фильтра обсуждают вместе с портами, проходами и сторонами подключения.
|
Вопрос |
Что уточнить |
Практический смысл |
|
Доступ |
Есть ли место для снятия элемента |
Обслуживание выполняется без разборки соседних узлов |
|
Поток |
Какой расход проходит через участок |
Фильтр не выбирают отдельно от режима станции |
|
Контроль |
Нужно ли видеть состояние фильтра |
Персонал быстрее замечает необходимость обслуживания |
|
Чистота операций |
Где расположен залив и слив |
Снижается риск занести загрязнение при обслуживании |
Эти пункты особенно важны для компактных станций и оборудования с ограниченным монтажным пространством.
Связь с рабочей жидкостью и баком
Бак не является просто ёмкостью. Он связан с охлаждением, отделением воздуха, удобством обслуживания и общим объёмом рабочей жидкости. На посадочной странице указаны станции с объёмом бака от 10 до 2000 л, но конкретное значение рассчитывается под систему, а не выбирается по красивому числу.
Если в оборудовании уже есть требования к типу рабочей жидкости, их нужно передать. Если таких требований нет, вопрос всё равно не стоит закрывать догадкой: состав станции, фильтрация и обслуживание должны согласовываться с условиями эксплуатации.
Компактное исполнение требует заранее проверить доступ к фильтрам и заливным точкам.
Итог для задания
В задании на гидростанцию фильтрацию лучше описывать через эксплуатацию: где стоит оборудование, каков цикл, какие загрязнения возможны вокруг, кто и как обслуживает станцию, есть ли ограничения по доступу, какие фото и схемы доступны. Эти сведения дополняют давление, расход, мощность, управление и габариты.
Чем точнее описана реальная работа станции, тем проще согласовать фильтрацию как часть гидросхемы и компоновки. Это снижает риск ситуации, когда станция формально собрана, но обслуживать её неудобно или режим работы требует пересмотра узлов уже после монтажа.
