Эффективная пошаговая инструкция по снятию распредвала на двигателе 4216

Перед началом работы отключите аккумулятор и слейте охлаждающую жидкость. Это обезопасит вас от возможных коротких замыканий и предотвращает проливание горячей жидкости во время демонтажа. После этого аккуратно снимите крышку клапанной крышки, чтобы получить доступ к распредвалу.

Аккуратно освободите ремень привода распределительного вала, убедившись, что метки совпадают, чтобы не нарушить последовательность работы двигателя. Выкрутите крепежные болты и снимите крышку ремня, затем аккуратно освободите ремень и снимите его с шкива распредвала.

Ослабьте фиксацию распредвала и извлеките его из гнезда, придерживая, чтобы не повредить поверхности. Обратите внимание на состояние уплотнительных колец и шестерен – их необходимо тщательно осмотреть на износ и повреждения. После этого проверьте пазовые элементы и убедитесь, что распредвал свободен от заеданий и заломов.

Подготовка к снятию распредвала

Обеспечьте надежное крепление автомобиля на ровной поверхности, отключите аккумулятор, чтобы исключить случайный запуск двигателя или повреждение электросистемы.

Снимите кожух ремня ГРМ, ослабьте натяжитель и снимите ремень, соблюдая последовательность, указанную в инструкции по эксплуатации двигателя 4216.

Отметьте положение распредвала относительно цепи или ремня, чтобы сохранить правильную установку при сборке. Используйте маркеры или метки, сделанные легко стираемым материалом.

Проверьте наличие свободного доступа к болтам крепления распредвала, при необходимости снимите прилегающие компоненты: шкивы, крышки, кожухи.

Обеспечьте чистоту рабочей зоны, удалите грязь и смазку вокруг крепежных элементов, чтобы избежать загрязнения внутри двигателя при снятии распредвала.

Подготовьте инструмент: гаечные ключи, головки, съемники для цепей и ремней, а также контейнер для сбора мелких деталей и крепежных элементов.

Необходимые инструменты и материалы

Подготовьте несколько ключевых инструментов, чтобы процесс снятия распредвала прошел гладко и безопасно. Начнем с набора ключей и головок: возьмите комбинированные ключи разного размера, а также головки торцовые для работы с крепежом. Не забудьте о головке на 10, 12 и 14 мм – они часто применяются при разборке двигателя.

Для работы с болтами и гайками понадобится трещотка с длинной рукояткой, которая обеспечит достаточный рычаг, чтобы открутить зажаты крепежи в труднодоступных местах. Также подготовьте отвертки крестовые и плоские, иногда без них сложно обойтись при снятии кожухов или цепей.

Если есть необходимость снять распредвал из поддона, возьмите съемник цепи или специальные съемники для роликовых цепей – они сделают работу быстрее и безопаснее. Не забудьте о лабораторных щупах для проверки зазоров и соединений – это поможет убедиться, что все соединения выполнены правильно после сборки.

Для фиксации деталей и проведения точных измерений потребуется динамометрический ключ, который поможет затянуть болты с правильным моментом. Также подготовьте гаечные ключи для сбора и разборки креплений распредвала, а при необходимости – съемники для мелких деталей.

Плюс к инструментам понадобятся материалы: чистая тряпка или салфетки для удаления грязи и смазки, а также немного моторного масла для смазывания деталей после сборки. В качестве запчастей – новые прокладки и уплотнители, которые могут понадобиться при разборке или ремонте.

Обезопасьте себя, подготовив перчатки из ткани или резины, чтобы избежать порезов и загрязнений рук. Небольшой пластиковый контейнер пригодится для хранения винтов и мелких деталей, чтобы ничего не потерялось в процессе работы.

Проверка состояния двигателя перед работой

Перед снятием распредвала убедитесь, что двигатель находится в исправном состоянии. Проверьте наличие утечек масла и антифриза, поскольку протечки могут свидетельствовать о повреждениях сальников или прокладок. Запустите двигатель и слушайте его работу: стабильный холостой ход и отсутствие посторонних звуков укажут на нормальную работу системы. Проверьте компрессию в цилиндрах – одинаковые показатели внутри допустимых диапазонов свидетельствуют об общем здоровье двигателя. Осмотрите свечи зажигания: их состояние помогает определить степень износа и наличие масла или нагара. Проверьте уровень масла и охлаждающей жидкости, долейте, если необходимо. Не забудьте проверить наличие ошибок в электронных системах, подключив диагностический сканер. Выполнение этих шагов поможет выявить скрытые проблемы и избежать нежелательных сюрпризов во время работы с распредвалом.

Снятие крышки клапанов

Перед началом снимайте крышку клапанов, аккуратно отвинчивая болты крест-накрест, чтобы не деформировать ее. Используйте ключ на 10 или 12, в зависимости от модели двигателя, и зафиксируйте болты в отдельной емкости для последующей установки.

Поднимайте крышку аккуратно, избегая резких движений, чтобы не повредить прокладку. В случае затруднений попробуйте слегка пошевелить крышку, чтобы ослабить прилипание, но без чрезмерных усилий.

• Очистите поверхность головки двигателя вокруг днища крышки от грязи и масла, чтобы избежать попадания их внутрь при снятии.
• Проверьте состояние уплотнительной прокладки. Если она изношена или повреждена, замените ее новой перед сборкой.
• После снятия крышки осмотрите признаки коррозии или закоксованности в области клапанов и направляющих.

Запомните, что снятие крышки клапанов не должно привести к смещению или повреждению распредвала, поэтому работайте аккуратно и поэтапно. После снятия крышки приступайте к проверке состояния клапанных пружин и при необходимости к их замене или регулировке.

Обозначение меток на шестернях

На шестернях распредвала обычно присутствуют стрелки или пазы, показывающие направление вращения и положение зубчатых колес. Перед началом снятия убедитесь, что метки совпадают с соответствующими на корпусе двигателя. Обязательно найдите отметки, обозначенные на самих шестернях, которые совпадают с метками на шкивах и коренной крышке.

Используйте яркую краску или специальные метки, чтобы обозначить правильное положение шестерен. Это поможет в правильной сборке и восстановит синхронность распределения движка. Проверьте наличие меток на деталях и сравните их с документацией или схемой, чтобы не запутаться. Не допускайте сдвигов меток во время снятия, поскольку это может привести к ошибкам при сборке, осложнить регулировку фаз и повлиять на работу двигателя.

Для точной идентификации разметки убедитесь, что все метки совпадают до начала разборки. Проведите контрольные отметки карандашом или прозрачно-герметичной краской, чтобы сохранить их даже при сильном загрязнении или износе. После снятия шестерен отметьте их положение на детали, чтобы не перепутать их при сборке. Используйте указатели или шнур, чтобы сопоставить метки при возврате деталей на место. Не забывайте проверять соответствие меток на каждом этапе работы и старайтесь сохранять их совпадение для точной синхронизации работы двигателя.

Процесс снятия распредвала

Прежде всего, отключите аккумулятор, чтобы избежать случайных коротких замыканий. Затем снимите крышку клапанной газоразрядной камеры, аккуратно открутив болты и сняв крышку, чтобы получить доступ к распредвалу. Обратите внимание, что при этом могут понадобиться новые прокладки при возобновлении сборки.

Ослабьте натяжитель ремня привода, освобождая его для снятия ремня с распредвала. Осторожно снимите ремень, отметив его положение относительно шкивов, чтобы при установке сохранить правильный момент вращения двигателя.

Следующий шаг – откручивание крепежных болтов распредвала. Используйте подходящий ключ или головку, чтобы избежать повреждений болтов. Запишите порядок снятия болтов, чтобы восстановить сборку в первоначальном виде.

После откручивания болтов аккуратно выньте распредвал из цилиндро-поршневой группы. Для облегчения процедуры воспользуйтесь мягкой деревянной или пластиковый монтировкой, чтобы отделить распредвал от корпуса, избегая повреждения поверхности пазов и кулачков.

Обратите внимание на состояние кулачков, подшипников и шейки распредвала. Если обнаружите следы износа, трещины или заусенцы, подготовьте детали к замене или очистке. При необходимости используйте специальные очистители и смазки для снятых элементов.

Последний этап – фиксация снятого распредвала в отдельном месте, чтобы он не подвергся механическому повреждению до начала дальнейшего ремонта или замены. Убедитесь, что все инструменты и детали подготовлены и организованы для быстрого продолжения работы.

Снятие ремня ГРМ

Перед началом снятия убедитесь, что двигатель остыл, чтобы избежать ожогов и других травм. Ослабьте натяжитель ремня, ослабляя его болт или регулирующий механизм, указанный в спецификациях для модели 4216. Обычно это делается ключом на определенный размер, который указывается в руководстве по эксплуатации или сервисном мануале.

Используйте метки или отметки на шкивах распредвала и коленвала, чтобы зафиксировать их правильное положение. Это поможет избежать нарушения фаз ГРМ при снятии ремня. После снятия натяжителя аккуратно сняв ремень, избегайте его скручивания или растяжения, чтобы сохранить его целостность.

Обратите внимание на состояние ремня – наличие трещин, изломов или износа. Не используйте ремень повторно, если замечаете признаки износа. После этого рекомендуется проверить все ролики, натяжной механизм и шкивы на наличие износа или повреждений, так как их износ может привести к сбоям в работе двигателя.

При необходимости зафиксируйте положение шкивов, используя специальные метки или меловые отметки, чтобы восстановить правильное расположение при сборке. Не допускайте попадания грязи, масла или влаги внутрь мотора, снимая ремень.

Процесс требует аккуратности и внимания, поэтому спокойно осуществляйте каждый шаг, чтобы не повредить компоненты и не нарушить синхронность работы ГРМ.

Отвинчивание крепежных болтов распредвала

Перед началом процесса убедитесь, что двигатель остыл до комнатной температуры, чтобы избежать деформации деталей. Используйте подходящий вороток с головкой, соответствующей головке болтов, и надежно зафиксируйте его на болтовой голове.

По очереди откручивайте болты, начиная с центральных и постепенно перемещаясь к краям, чтобы равномерно снизить нагрузку. Для этого лучше использовать крестовую или звездообразную схему, если она применима.

Заворачивайте болты против часовой стрелки, избегая рывков или чрезмерного усилия, чтобы не повредить резьбу. Обратите внимание, что некоторые болты могут быть оснащены специальными фиксаторами или клейкими составами, их потребуется аккуратно очистить щеткой или спиртом перед повторным использованием.

После полного откручивания аккуратно выкручивайте болты, чтобы не повредить посадочные поверхности распредвала, и разместите их в порядке снятия для последующей установки. Обратите внимание на возможное наличие защитных шайб или прокладок – снимайте их вместе с болтами или отдельно в зависимости от конструкции двигателя.

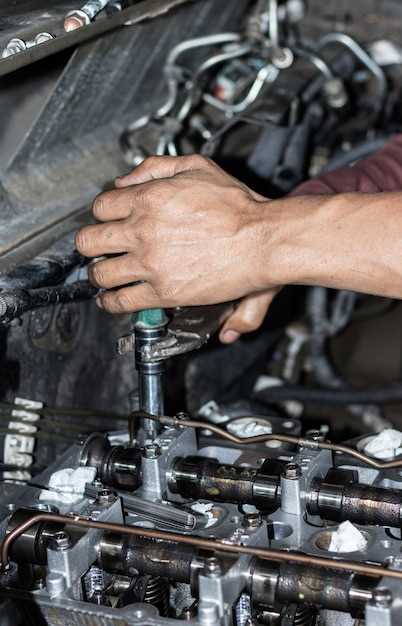

Извлечение распредвала из двигателя

Перед началом снятия распредвала отключите минусовую клемму аккумулятора и слейте масло с картера для предотвращения утечек и загрязнения рабочей зоны.

Снимите крышку клапанной коробки и обозначьте положение распредвала относительно других элементов двигателя, чтобы при сборке не возникло ошибок. Ослабьте крепежные болты или гайки, фиксирующие ремень или цепь привода распредвала, чтобы обеспечить свободный доступ.

Осмотрите натяжитель ремня или цепи – при необходимости освободите его, освобождая оба конца и снимая вместе с ремнем или цепью. После этого аккуратно снимите ремень или цепь, убедившись, что они не смещаются и не повреждают другие детали.

Открутите болты крепления распредвала к опорным пазам двигателя, удерживающим его в положении. Используйте подходящий инструмент, чтобы не повредить головку болта и не создать заусенцы на распредвале.

После откручивания аккуратно извлеките распредвал из его посадочного места, опустив его вниз, избегая ударов и лишних нагрузок. При необходимости используйте мягкую деревянную или пластиковую опору для поддержки, чтобы избежать повреждений поверхности.

Обратите внимание на состояние упорных подшипников и сальников. При необходимости замените их до сборки. Проверьте распредвал на наличие заусенцев или трещин; поврежденные детали замените или отреставрируйте.

Заканчивая, очистите рабочие поверхности, подготовьте их к монтажу новых элементов и аккуратно упакуйте снятый распредвал, чтобы не допустить пыли и загрязнений. Весь процесс выполните аккуратно, избегая чрезмерных усилий, чтобы сохранить техническое состояние узла.

Проверка на наличие повреждений

Осмотрите поверхность распредвала на наличие трещин, сколов и других механических повреждений. Обратите внимание на следы износа, шероховатости или коррозии, поскольку они могут указывать на необходимость замены.

Для более точной оценки снимите распредвал и осмотрите его под ярким светом или с помощью микроскопа. Проверьте шейки на наличие царапин, борозд и других дефектов, которые могут затруднить правильную работу клапанного механизма.

Обратите особое внимание на износ шеек и кулачков. Оцените их размеры, измеряя с помощью штангенциркуля или микрометра. Разность в износе более 0,1 мм по сравнению с оригинальными характеристиками может привести к неправильной регулировке клапанов и снижению эффективности работы двигателя.
